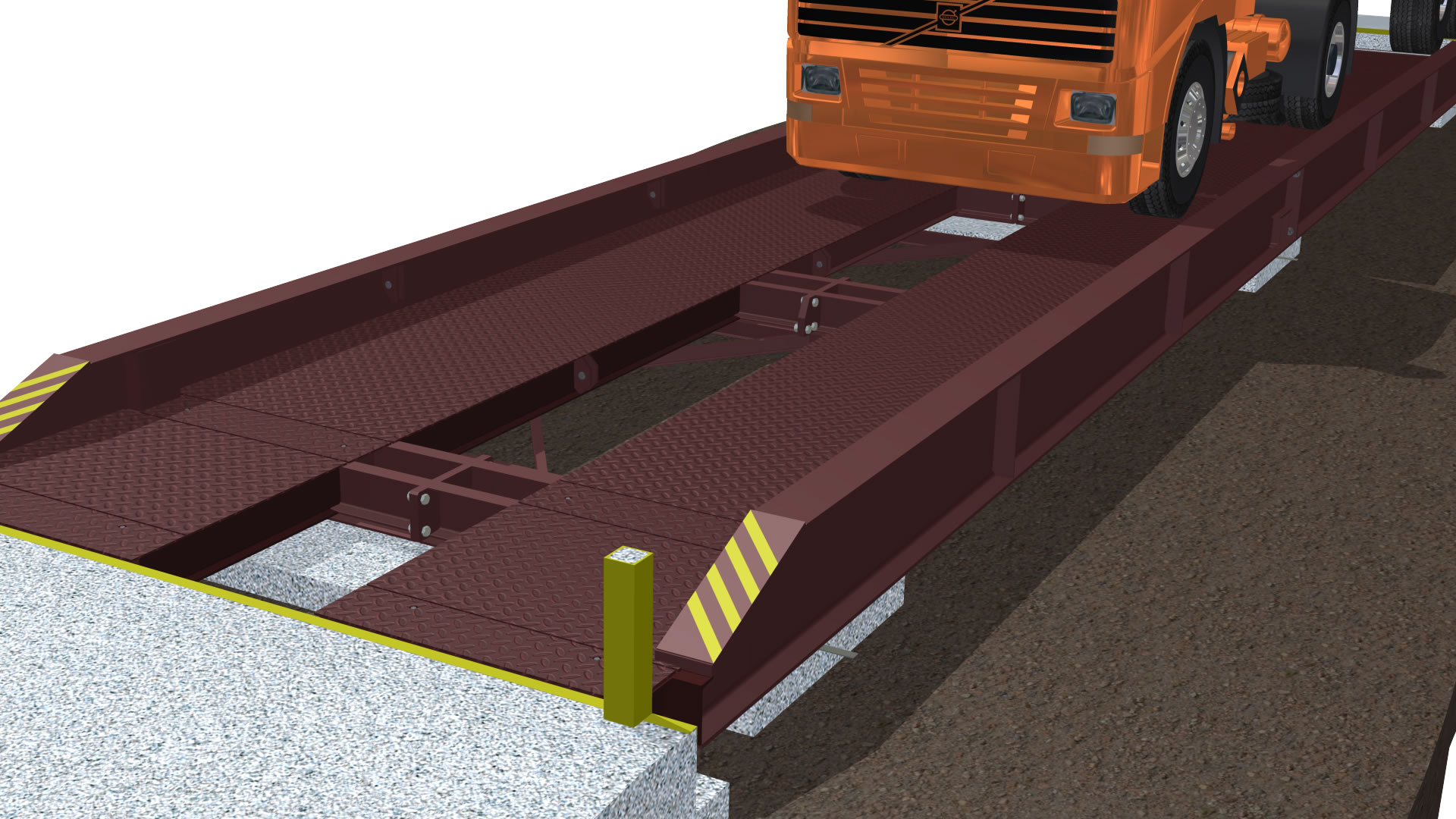

GENESIS
METALIC HEAVY-DUTY
Structură sudată cu grinzi laterale înalte, flanșată longitudinal și transversal. Cale de rulare din tablă striată grosime 8mm. Înălțime platformă 20cm. Fără capace pe mijloc. Spațiu liber numai 85cm. În ansamblu cu fundații prefabricate IP.
4 module
6 celule de cantarire
- cântar relocabil frecvent
- include set complet de fundații prefabricate
- platformă metalică; H=20cm
- grinzi înalte laterale
| Lungime* [m] | 16 m | 18 m |
| Platforma | METAL | |
| Capacitate [t] | 60 | 60 |
| CLC [K] | 80 | 80 |
| Săgeata f [mm] | 1:750 | 1:710 |
| Înălțime H [cm] | 20 | 20 |
| Consumuri | ||
| metal [t] | 9,6 | 11,0 |
| beton prefabricat [mc] | – | – |
| beton turnat on-site [mc] | – | – |
*Opțional: 9, 10, 12, 14, 20, 22, 24m / Lățimea activă standard: 3m

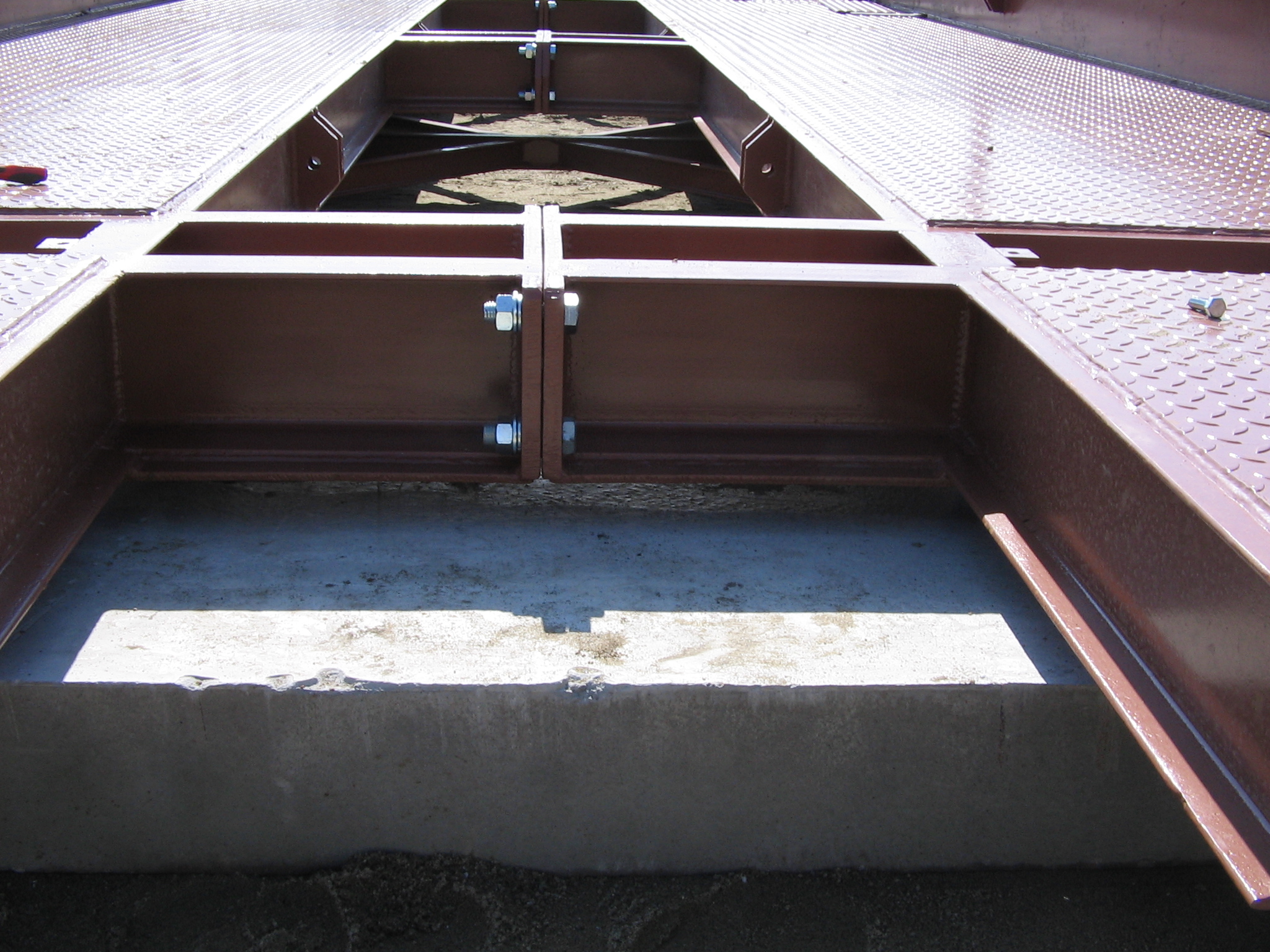

STRUCTURA

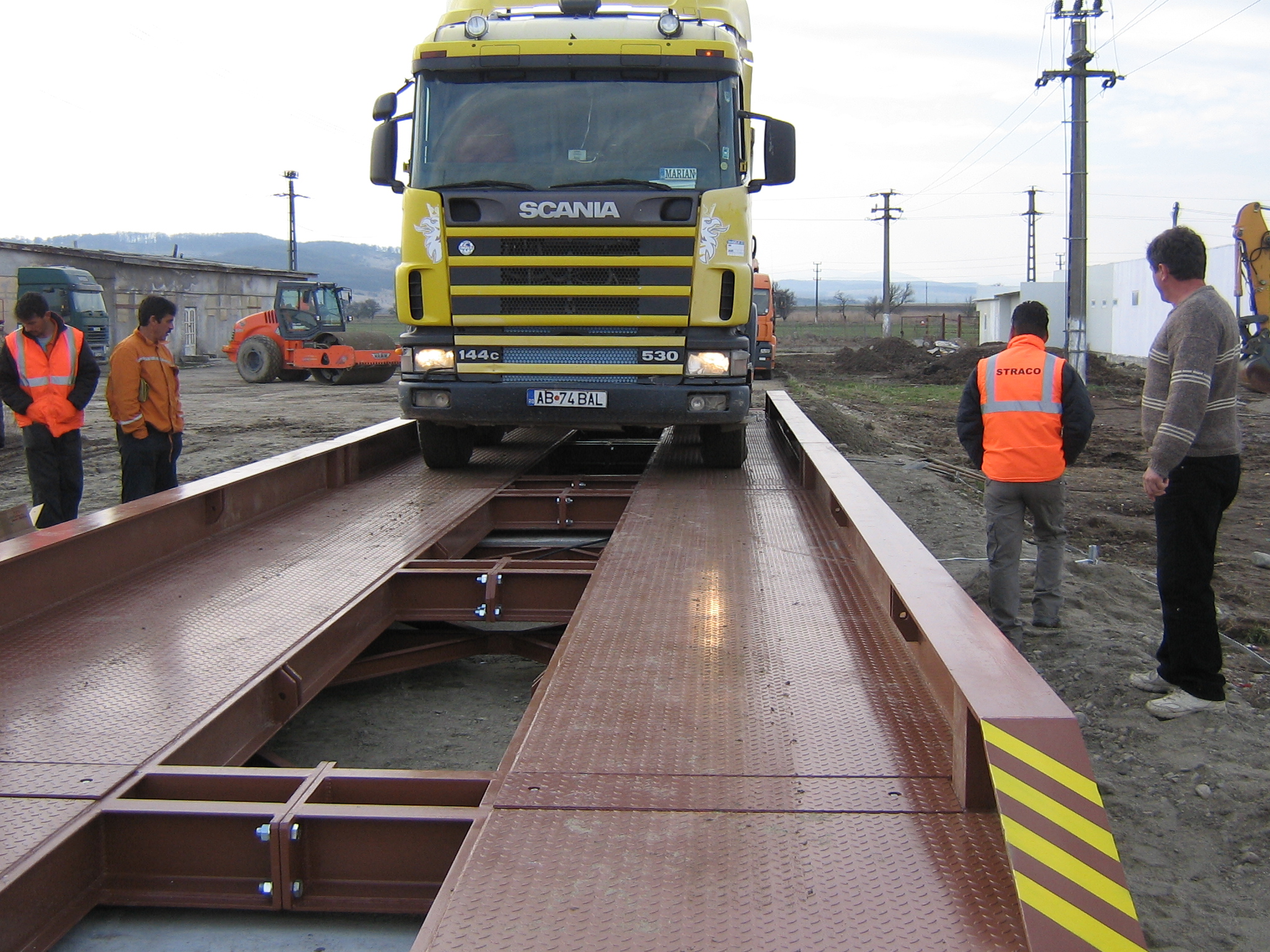

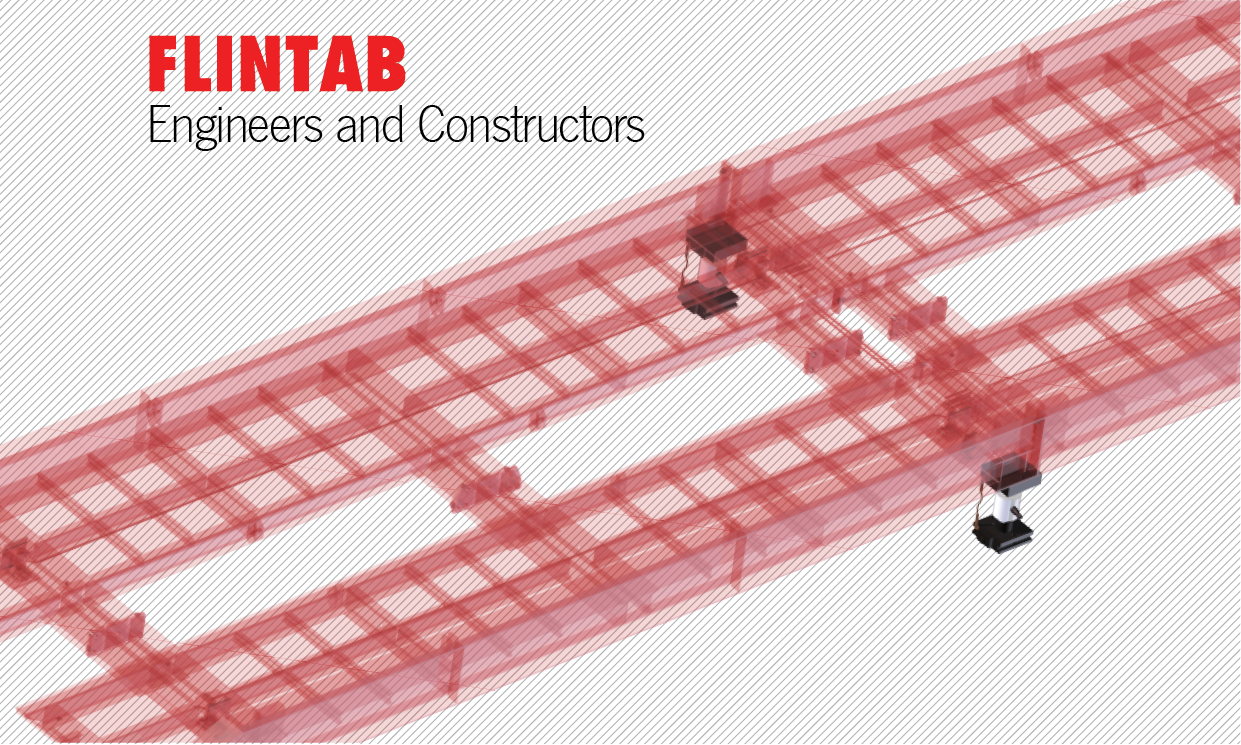

Structura de rezistență a cantarului este considerată cea mai bună structură suport de grinzi “I” (extended steel I-beams), design recomandat ca fiind “the best practice” de cele mai competente autorități internaționale în domeniile transporturilor și a construcțiilor de drumuri și poduri (cântarul rutier fiind asimilat cu o structură-pod).
De asemenea, design-ul platformei FLINTAB exclude spații închise în care umiditatea excesivă poate iniția procese de coroziune dinăuntru spre exterior.
Înălțimea deck-ului este de numai 20cm și garda la sol de maxim 10cm.
Structura metalică este cu cel puțin 20% mai grea decât a oricărui alt cântar competitor, cu efect direct asupra unei săgeți real măsurate mai bună de 1:700.
Orice altă structură suport, folosită de mulți alți producători, pentru diminuarea cantității de metal a platformei, implicit a prețului, conduce imediat la două efecte negative:
- o înălțime mare a deck-ului (aproape dublă!) cu efect direct asupra lungimii mari a rampelor: costuri mari de construcție / volum mare de beton și risipă de spațiu
- indirect, lipsa grinzilor înalte laterale, care asigură o protecție totală împotriva derapării camionului în lateral de la o înălțime de aproximativ 50cm.

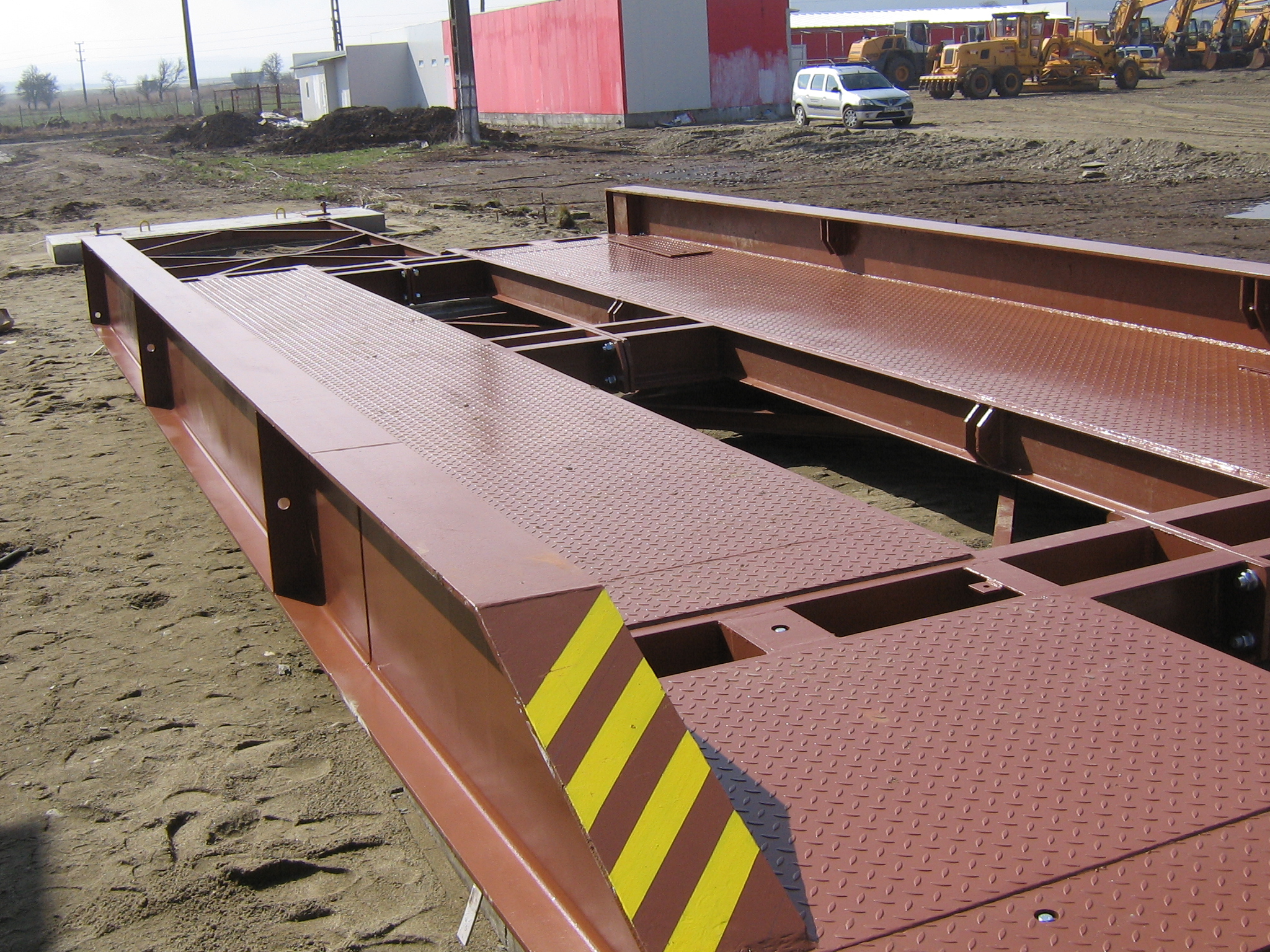

DESIGN MODULAR

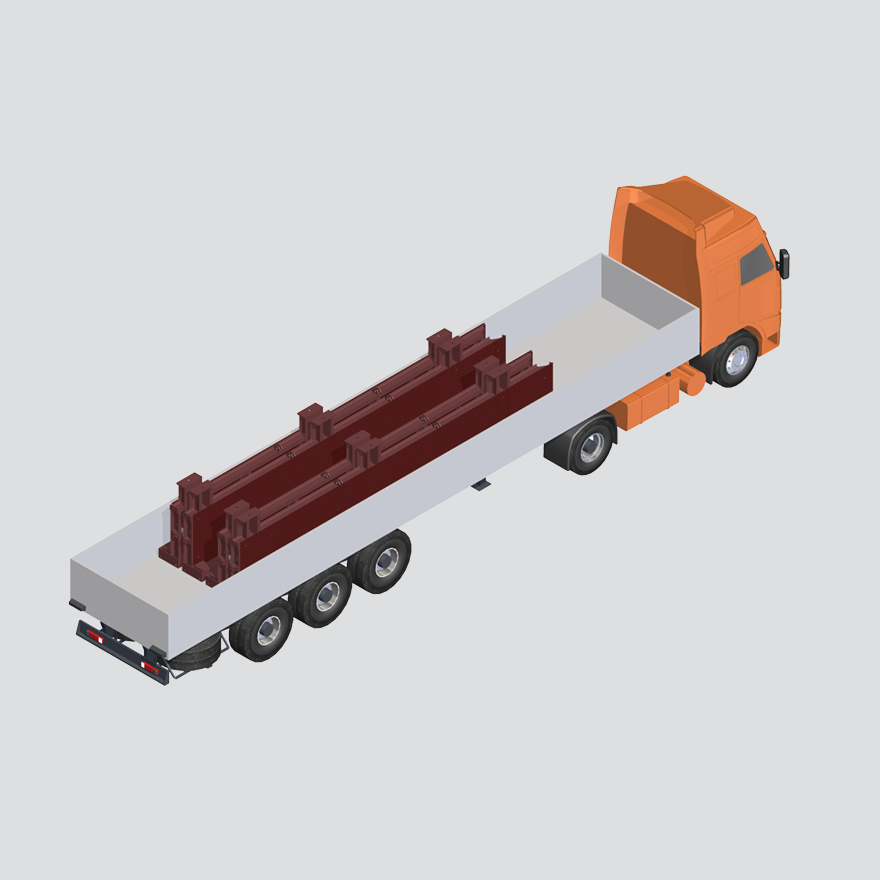

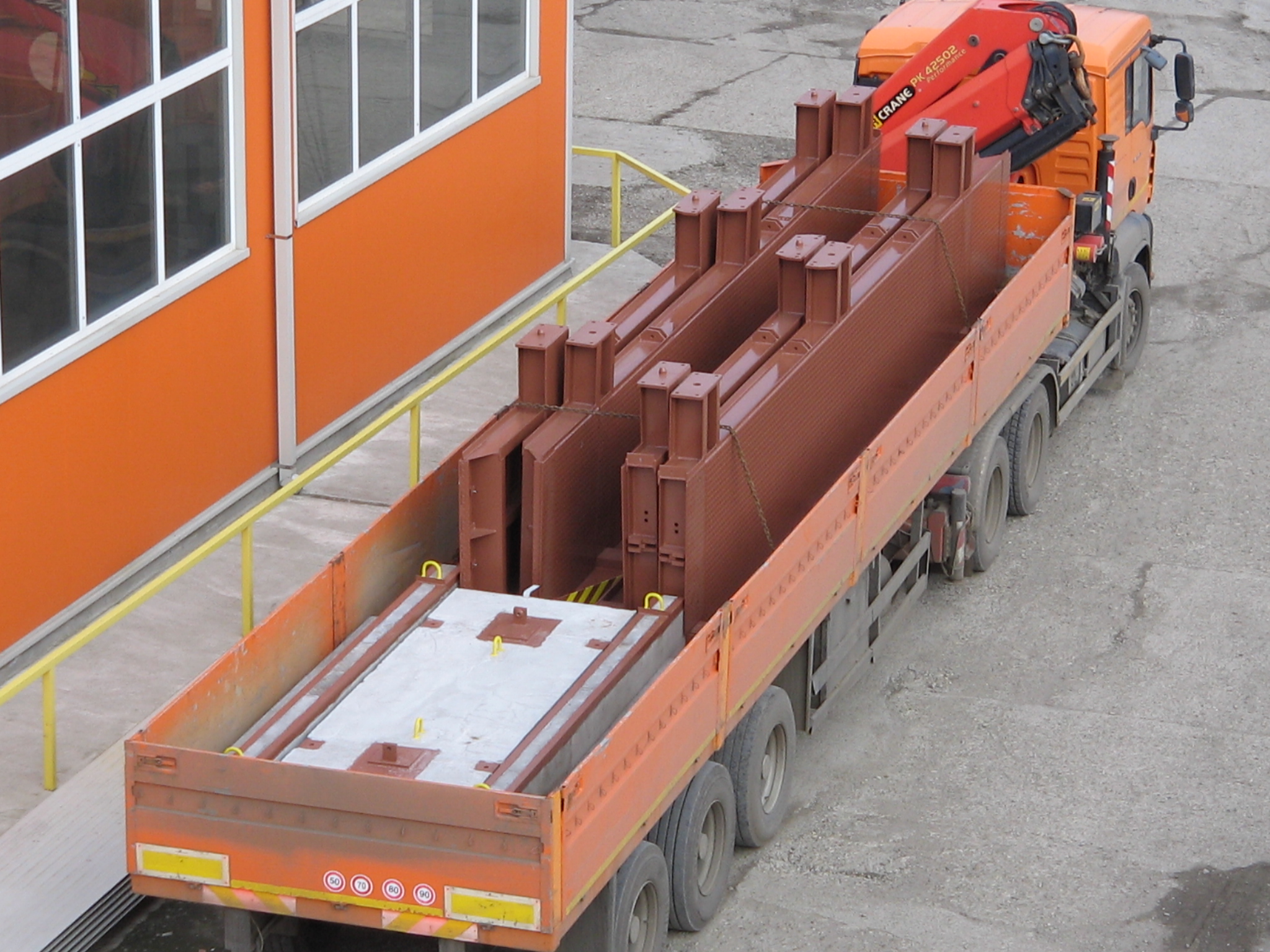

TRANSPORT GABARITIC
GREUTATE PLATFORMĂ:
16m: 9,6t
18m: 11,0t

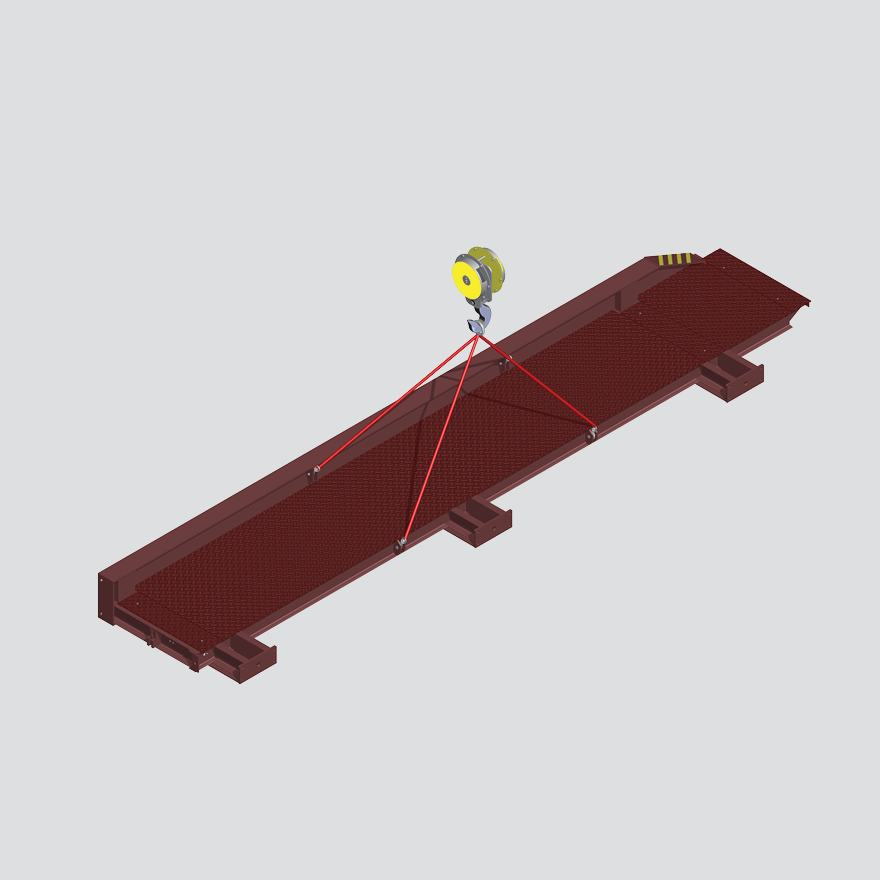

INSTALARE RAPIDA
ON-SITE
GREUTATE MODUL:
16m: 2,4t
18m: 2,8t

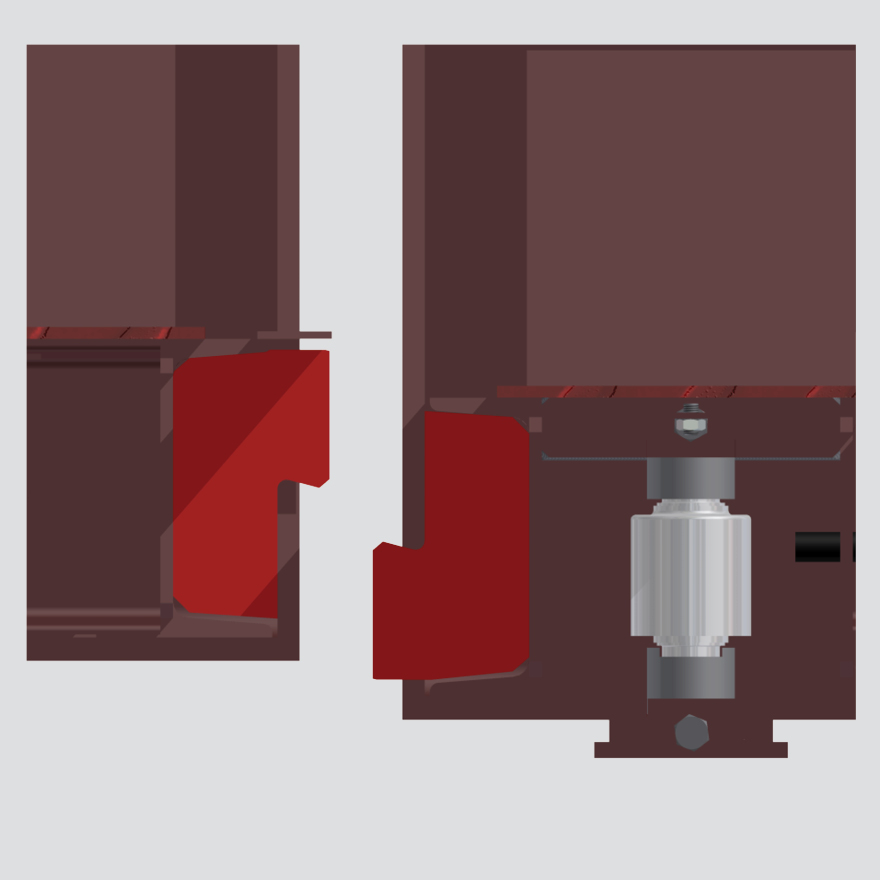

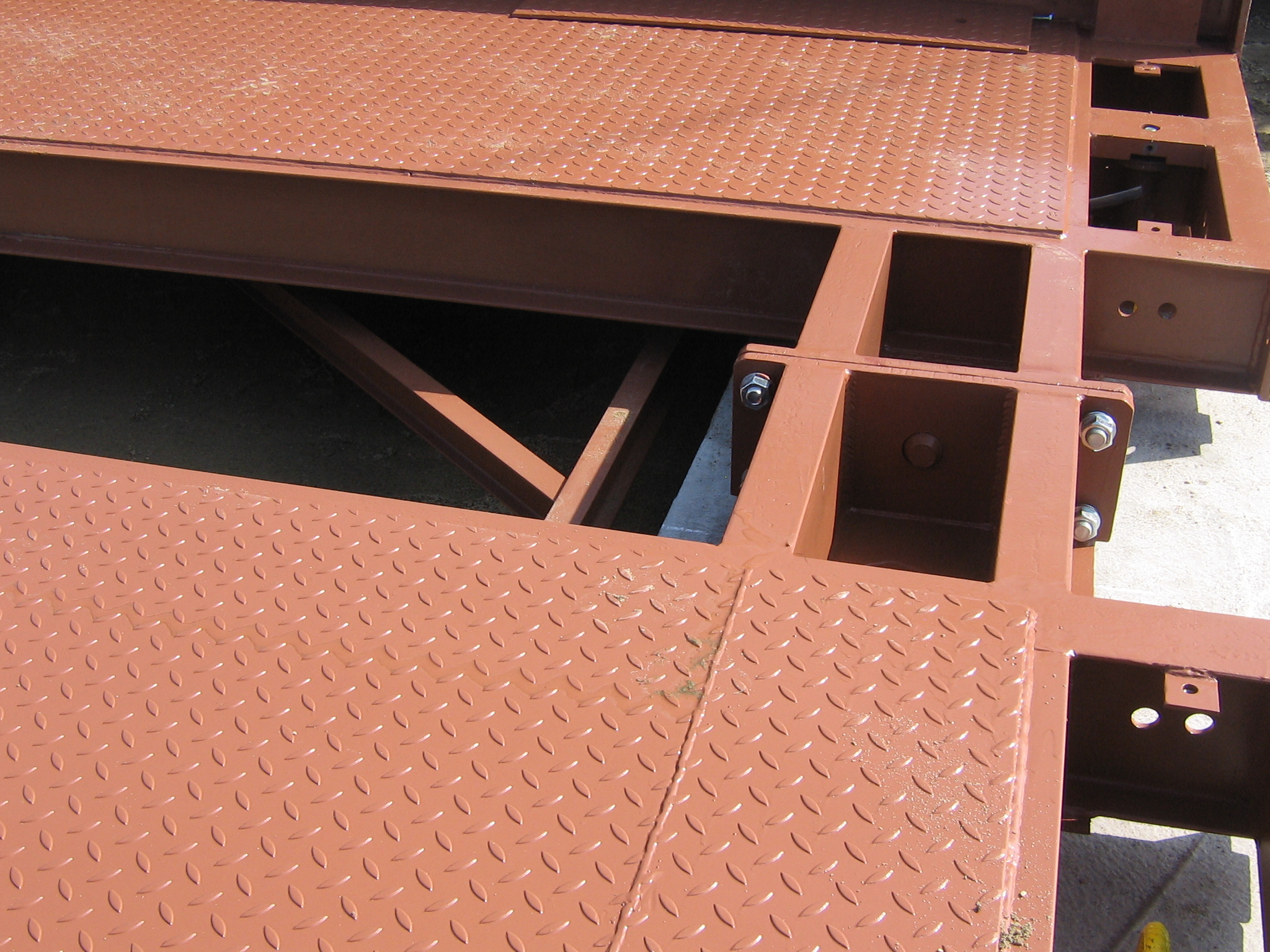

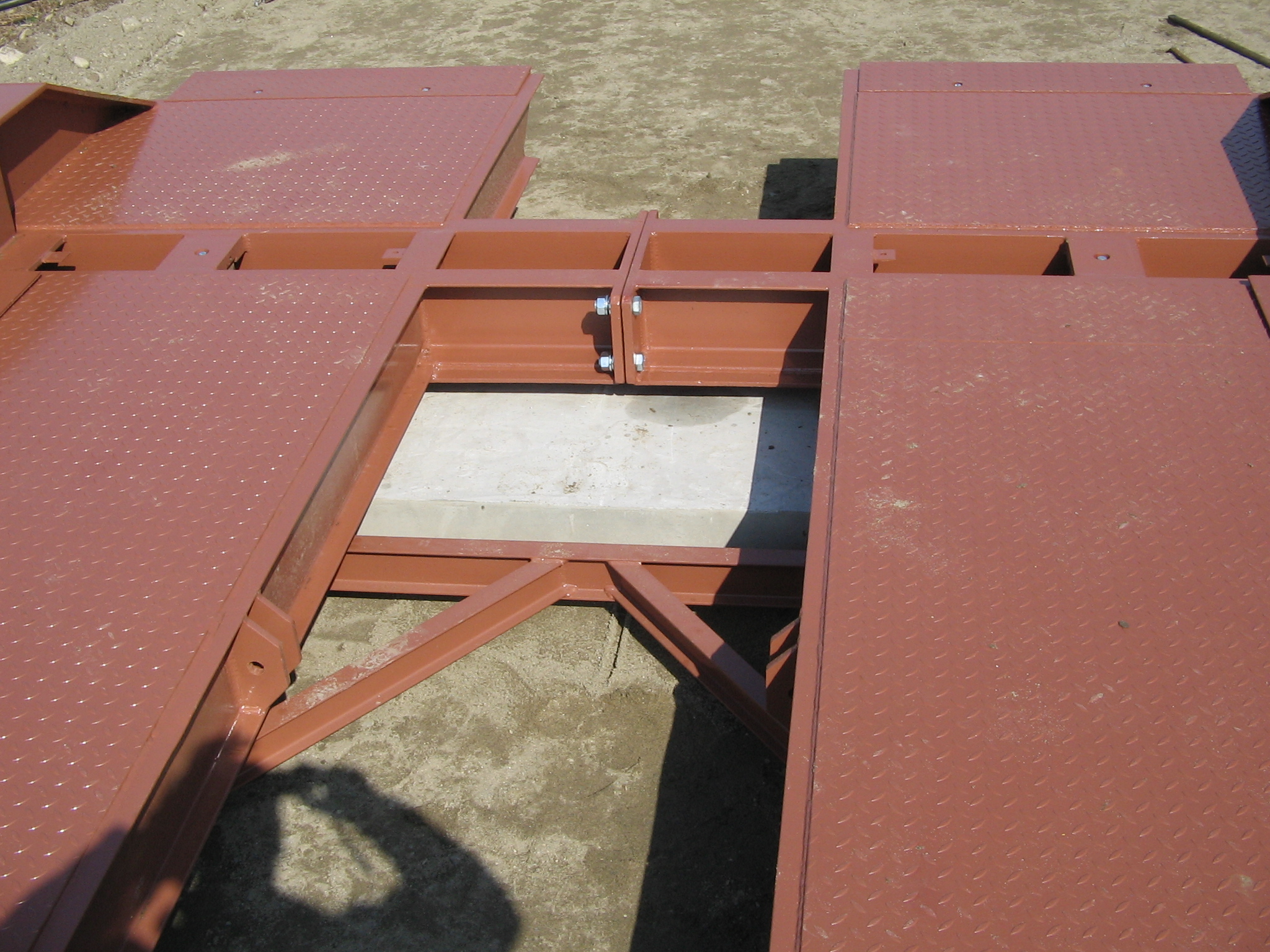

PRINCIPIUL DE CONECTARE INTRE MODULE

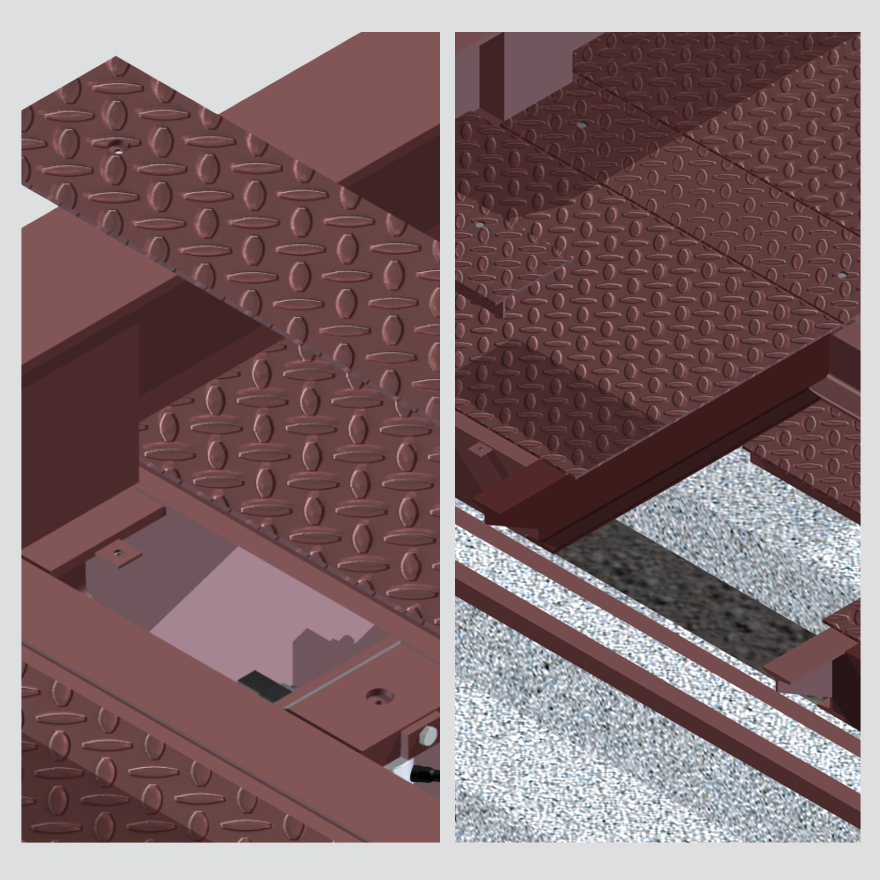

ACCES DE DEASUPRA PLATFORMEI
- tablă striată de 6mm grosime
- demontabile, fixate în șuruburi
PROTECTIE

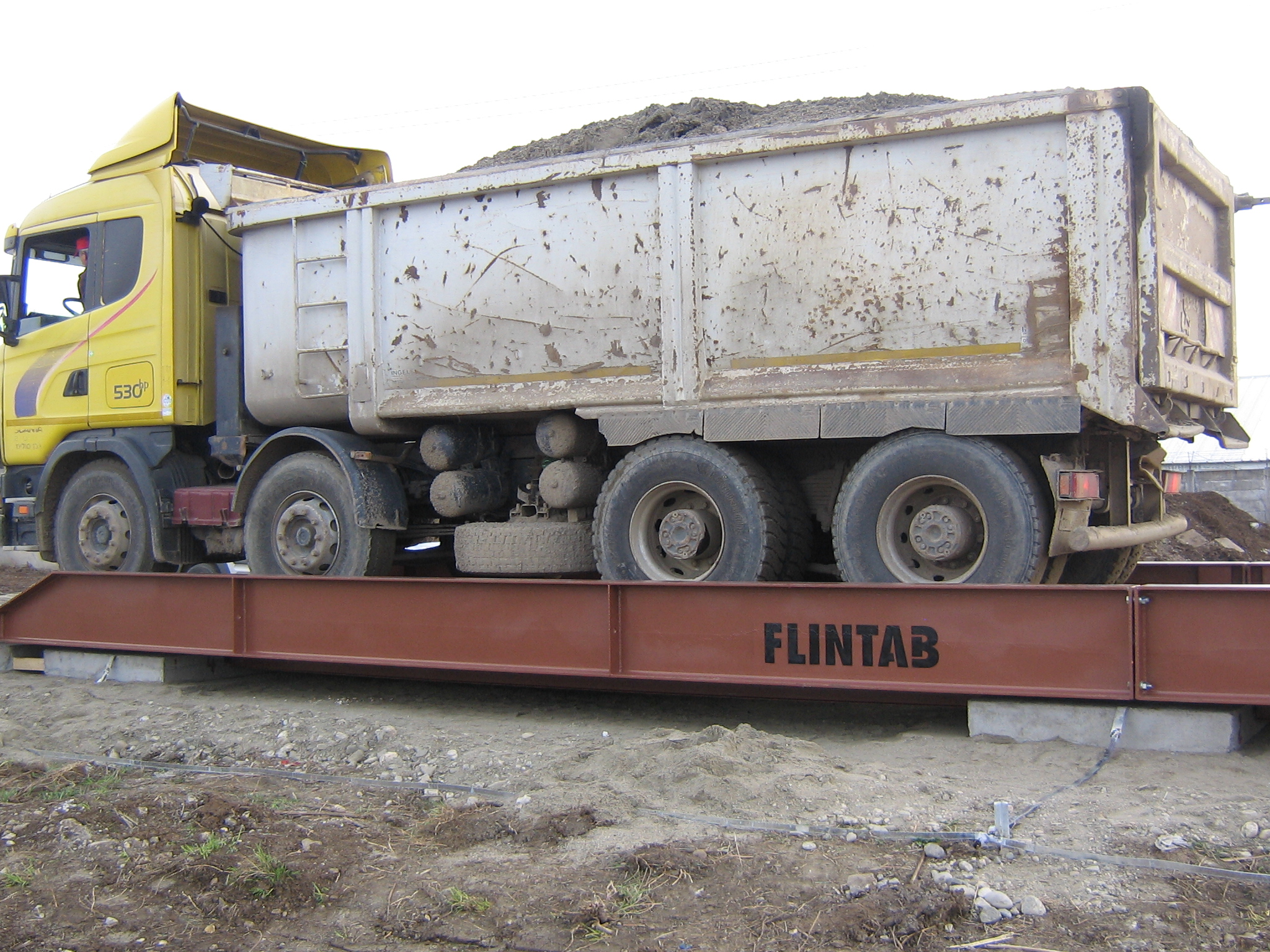

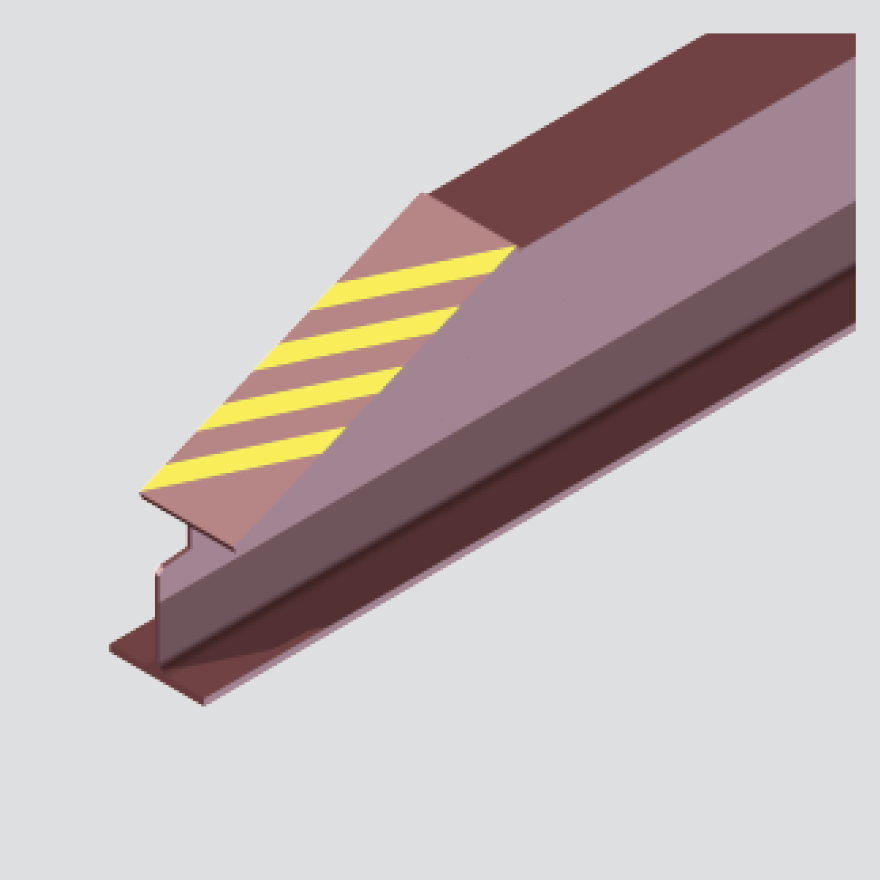

GRINZI LATERALE INALTE
ÎNĂLȚIME GRINDĂ:
16m: 500mm
18m: 500mm

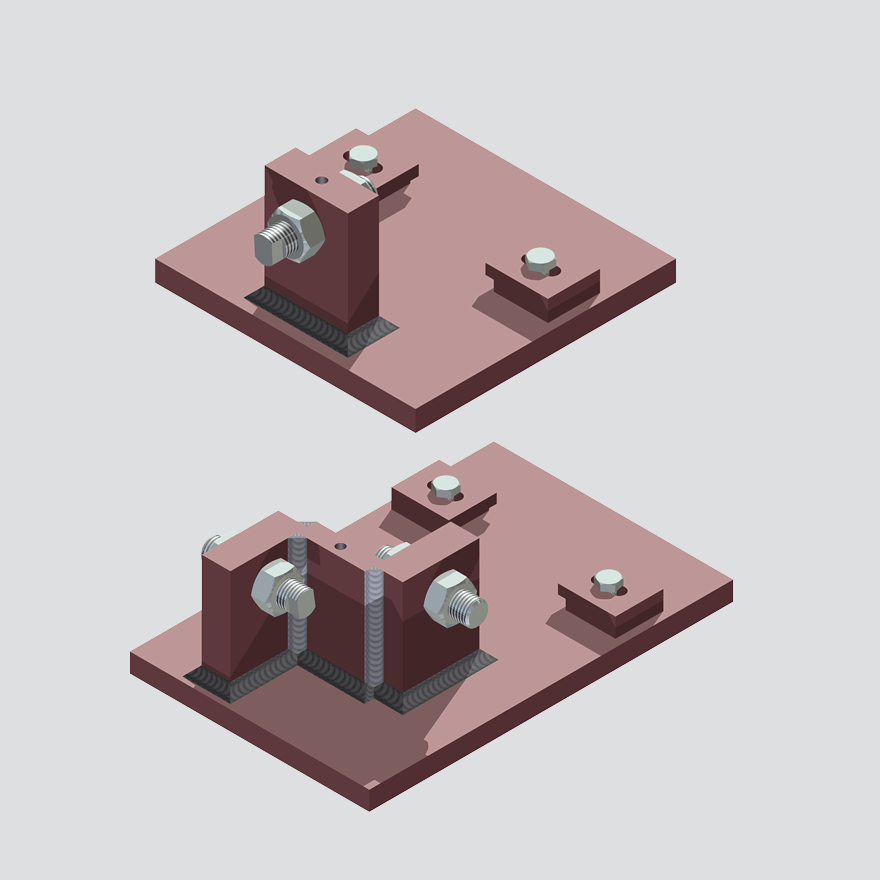

SISTEM DE LIMITARE
- doi pivoți la fiecare capăt al platformei pentru preluarea forțelor transversale
- doi pivoți centrali pentru preluarea forțelor longitudinale
PROTECTIE ANTICOROZIVA
- sablare cu grit cu instalație GRACO în cabină special amenajată
- vopsire cu instalație airless, se ajunge la grosime strat final minim 120 microni
- 2 straturi de grund cu grosime finală de minim 60 microni, anticoroziv pe bază de rășină epoxidică și poliaminoamidică, aditivi și solvenți organici
- 2 straturi de vopsea ACRILIN E, cu grosime finală de minim 60 microni
maro
RAL 8007

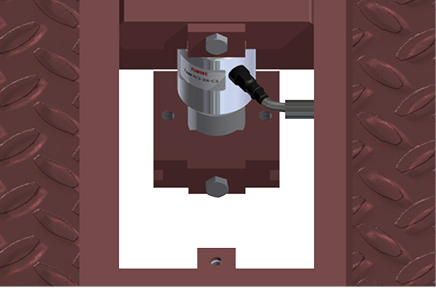

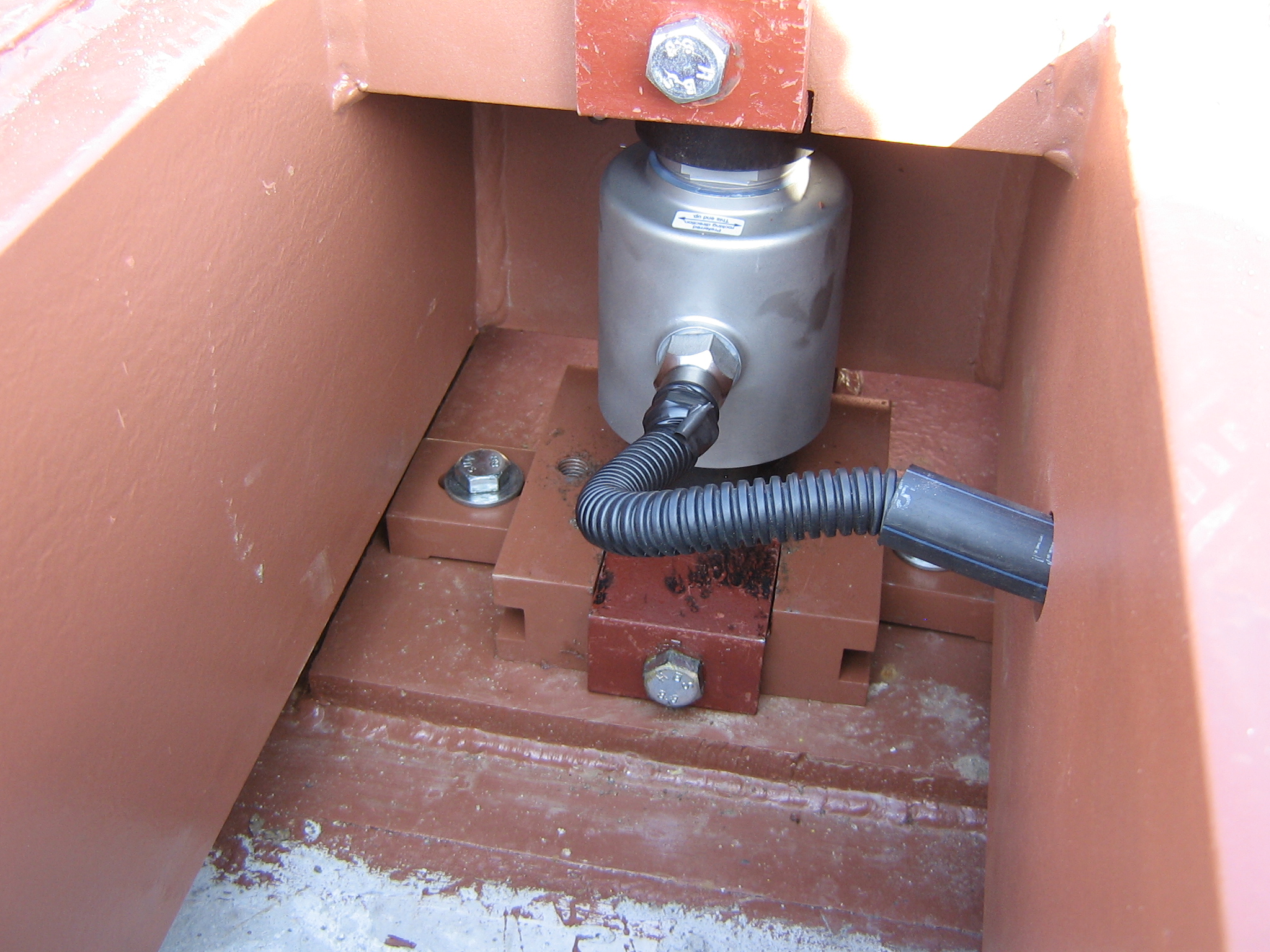

CABLURI, CELULE SI CUTIE DE CONEXIUNI
- Protecție împotriva lovirilor accidentale, strivirii, rozătoarelor, numeroaselor cicluri de îngheț-dezgheț.
- Protecție împotriva vandalismului și accesului neautorizat.
INSTALARE

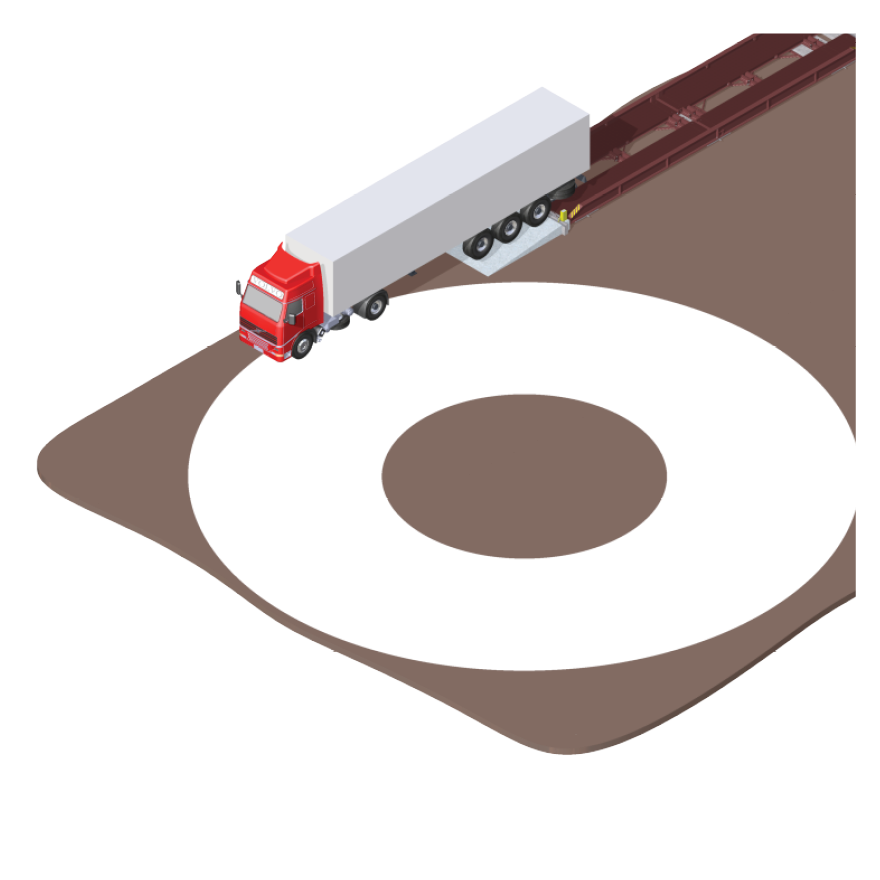

ALEGERE LOC DE INSTALARE
Toate autovehiculele sau ansamblurile de vehicule întorc într-o coroană circulară cu o rază exterioară de 12.5m și o rază interioară de 5.3m.
INSTALARE FIXĂ SAU RELOCABILĂ?
Este răspunsul la durata de timp în care cântarul rutier trebuie să funcționeze în locul de instalare ales: fixă înseamnă ani sau zeci de ani, relocabilă înseamnă luni sau zeci de luni.

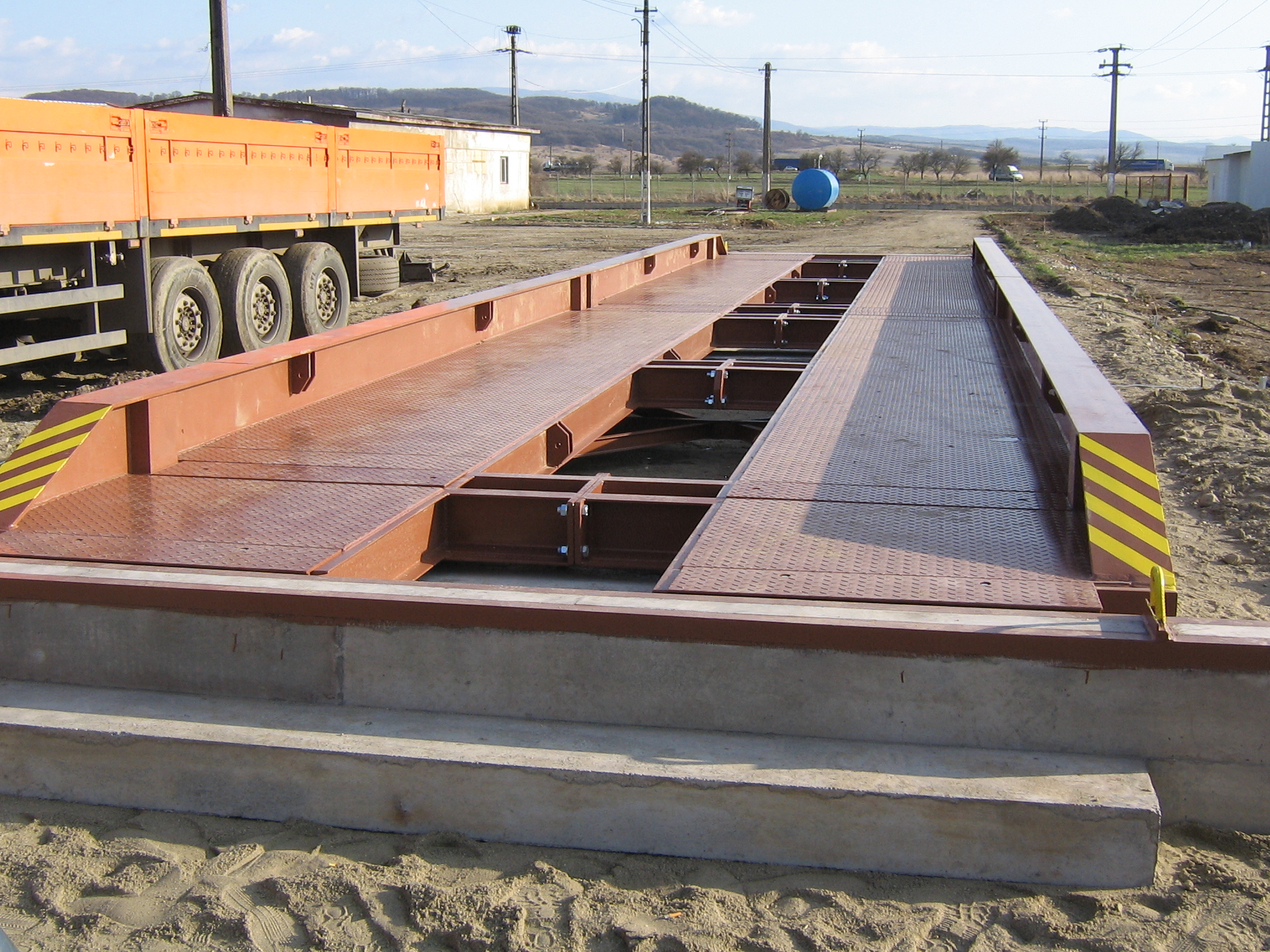

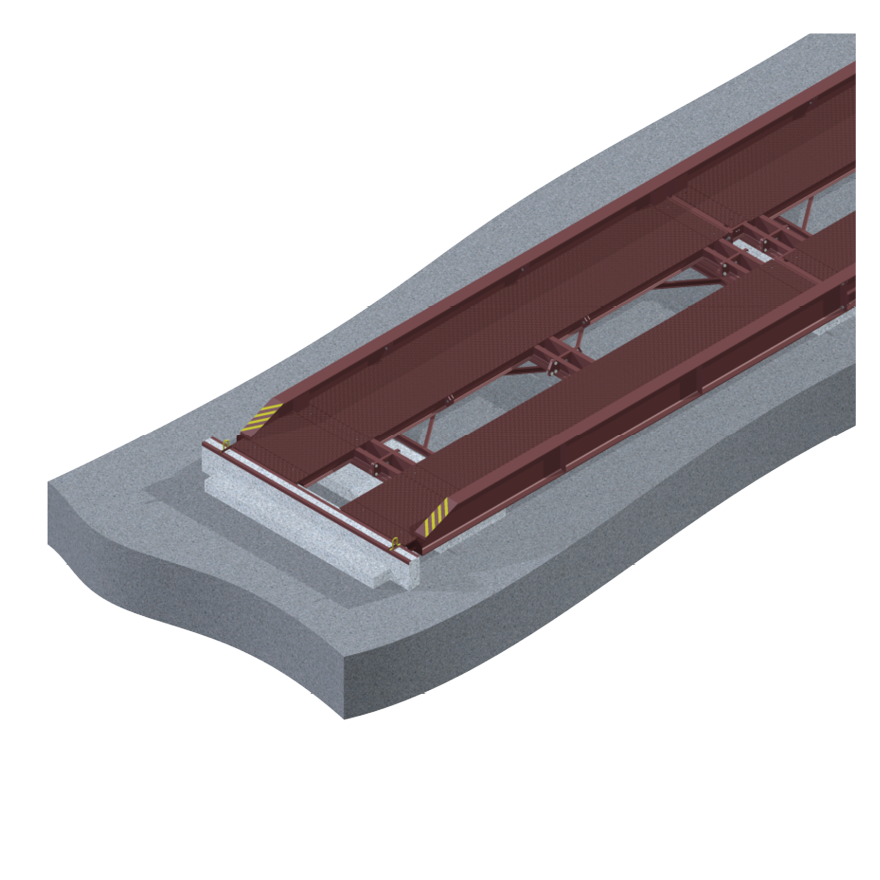

INSTALARE SUPRATERANĂ
- fundație simplă, costuri mai mici
- inspecție doar de jur împrejurul platformei
- curățare rapidă și ușoară, cu furtun de apă sub presiune, din lateral
- reparații mult mai simple: intervenție de pe platformă
- rampele ocupă spațiu suplimentar

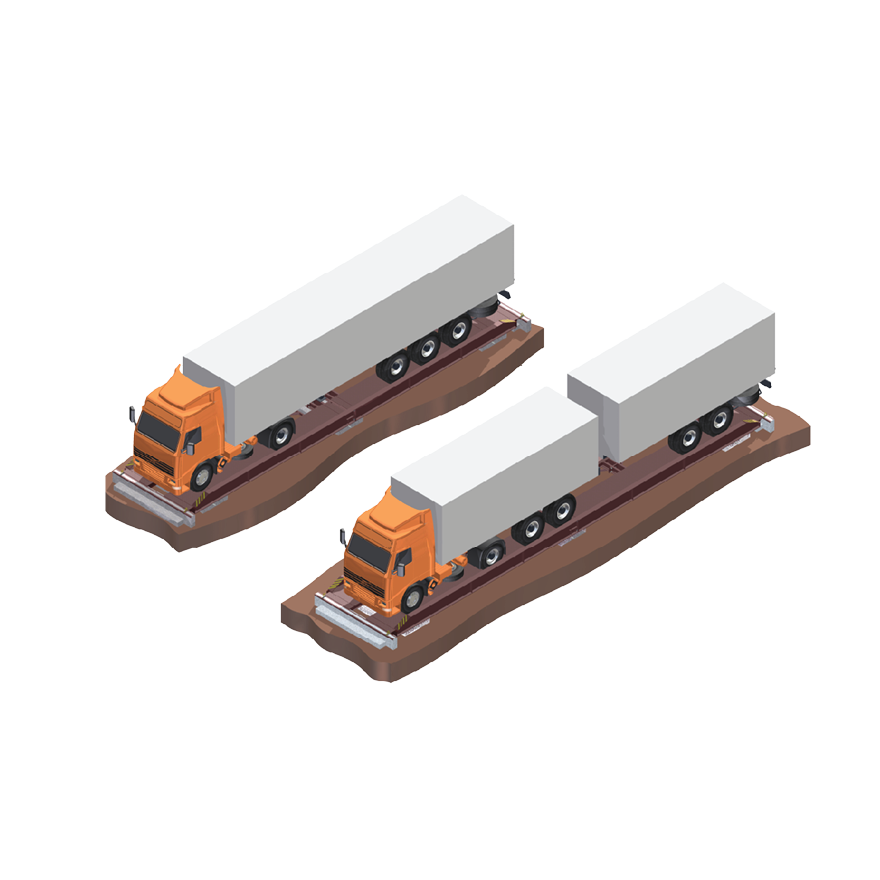

LUNGIME PLATFORMĂ
- 16m pentru vehicule articulate: distanța maximă între osiile extreme este de 13m
- 18m pentru trenuri rutiere: distanța maximă între osiile extreme este de 15.5m (diferența o reprezintă spațiul de manevră)
CAPACITATE MAXIMĂ
60t
pentru
CLC=80K

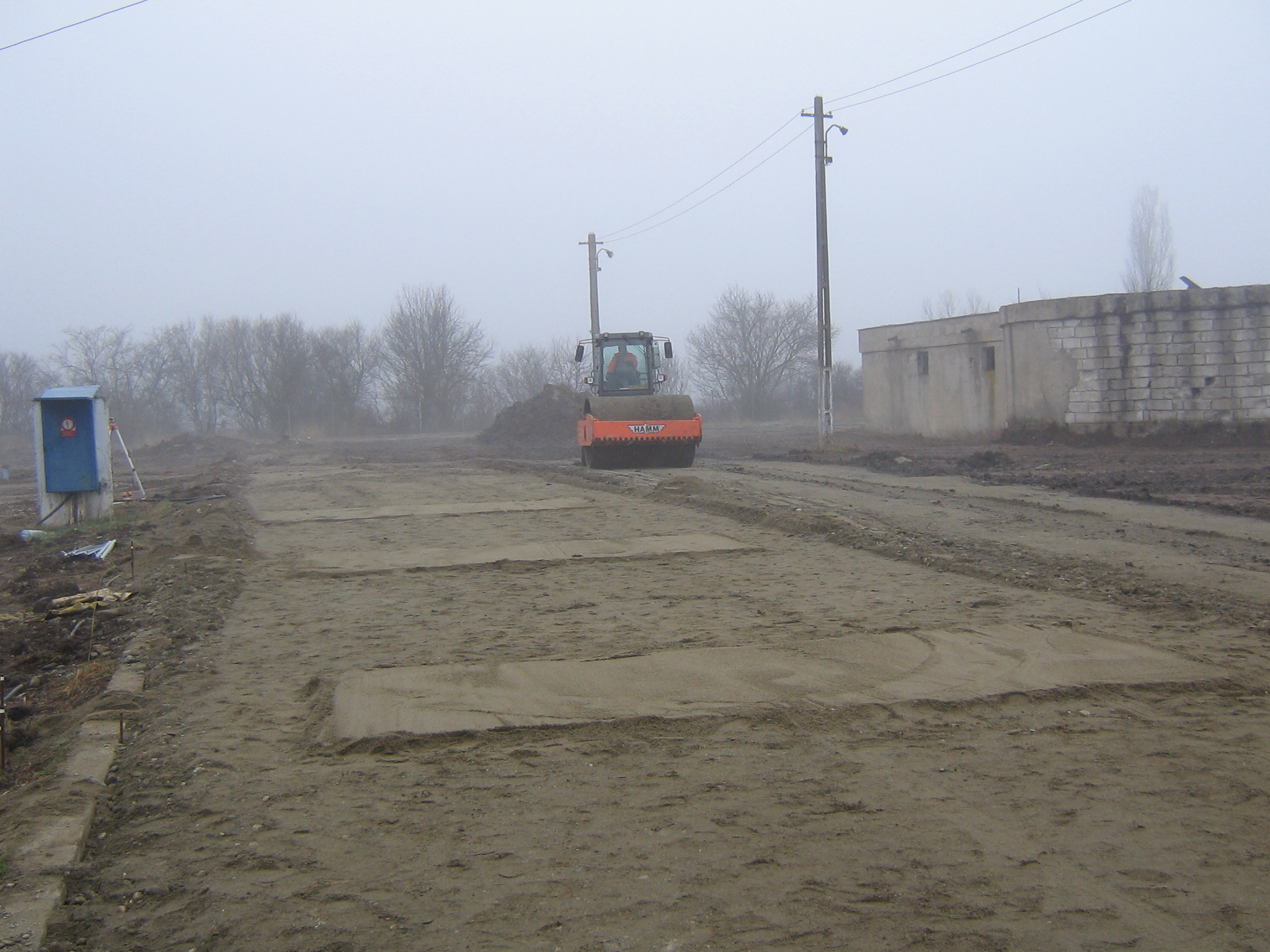

FUNDAȚIE
Fundațiile cântarelor rutiere FLINTAB sunt proiectate pentru orice teren de fundare sănătos, cu presiuni convenționale p≥250KPa. Opțional, proiectele pot fi avizate MLPAT-DCEP. O fundație corect proiectată și executată garantează performanța metrologică a cântarului rutier și integritatea structurii platformei de cântărire. Poate fi executată în regie proprie, cu o firmă locală de construcții sau contractată ca lucrare LA-CHEIE, în execuția FLINTAB.

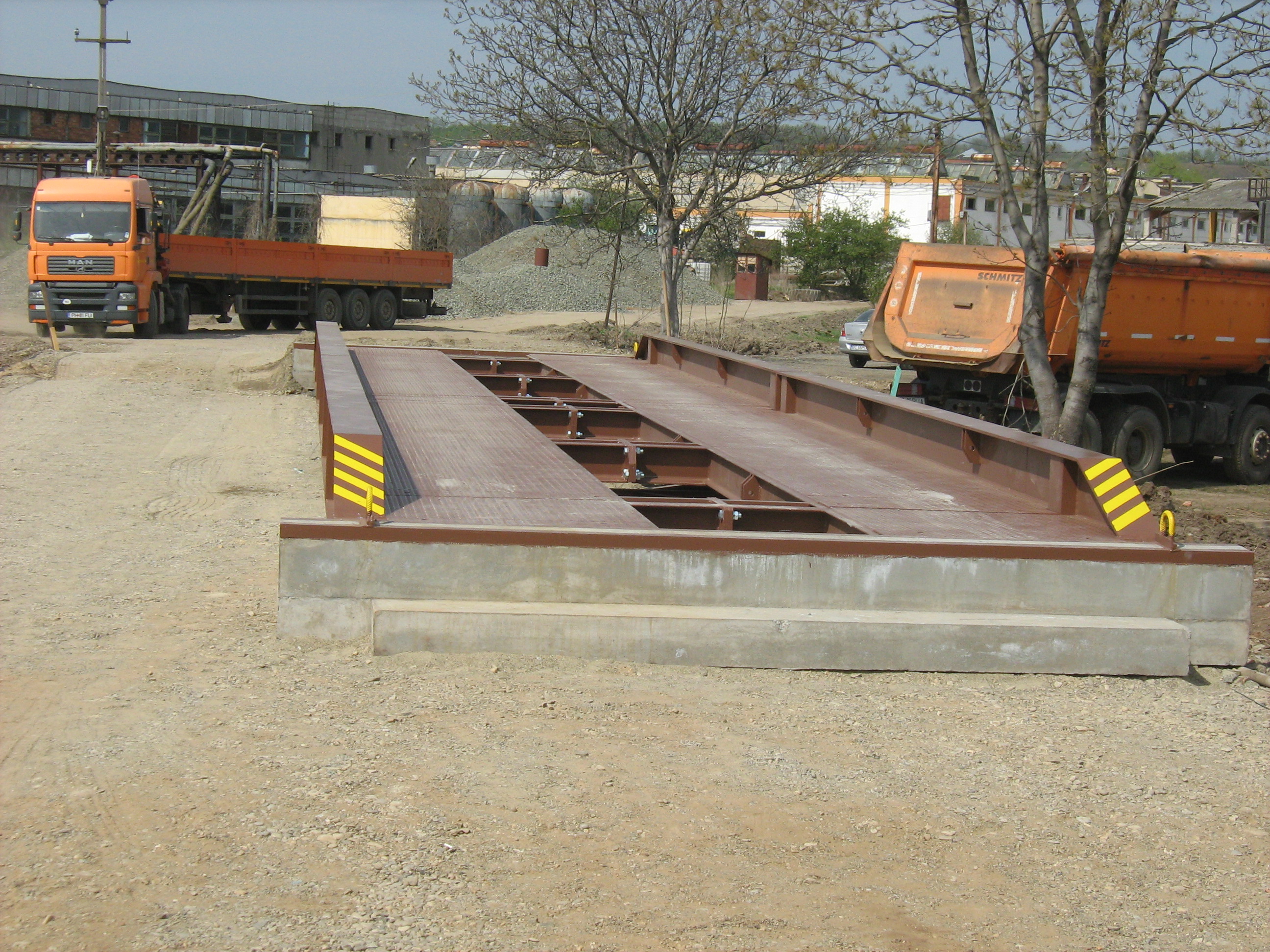

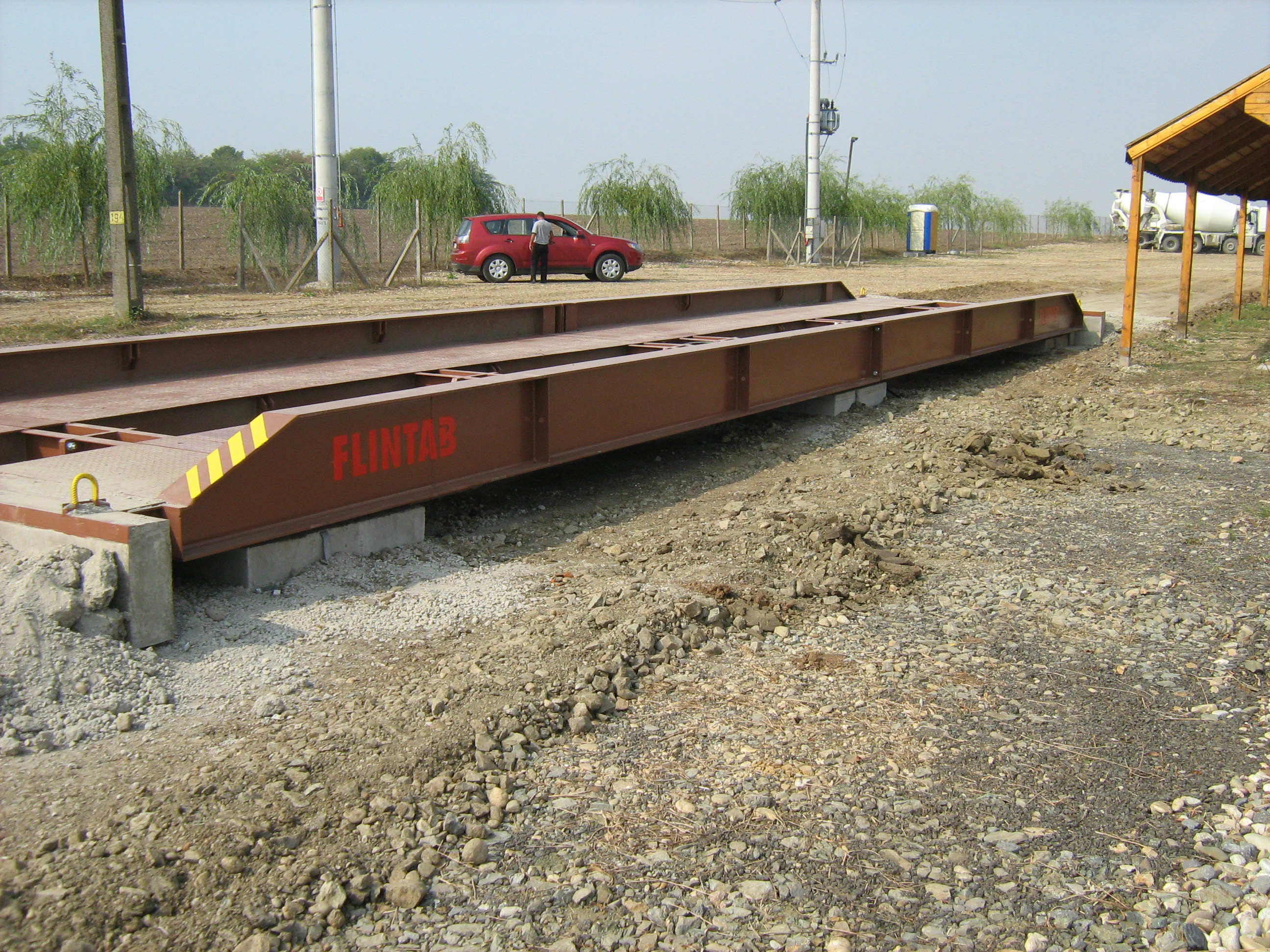

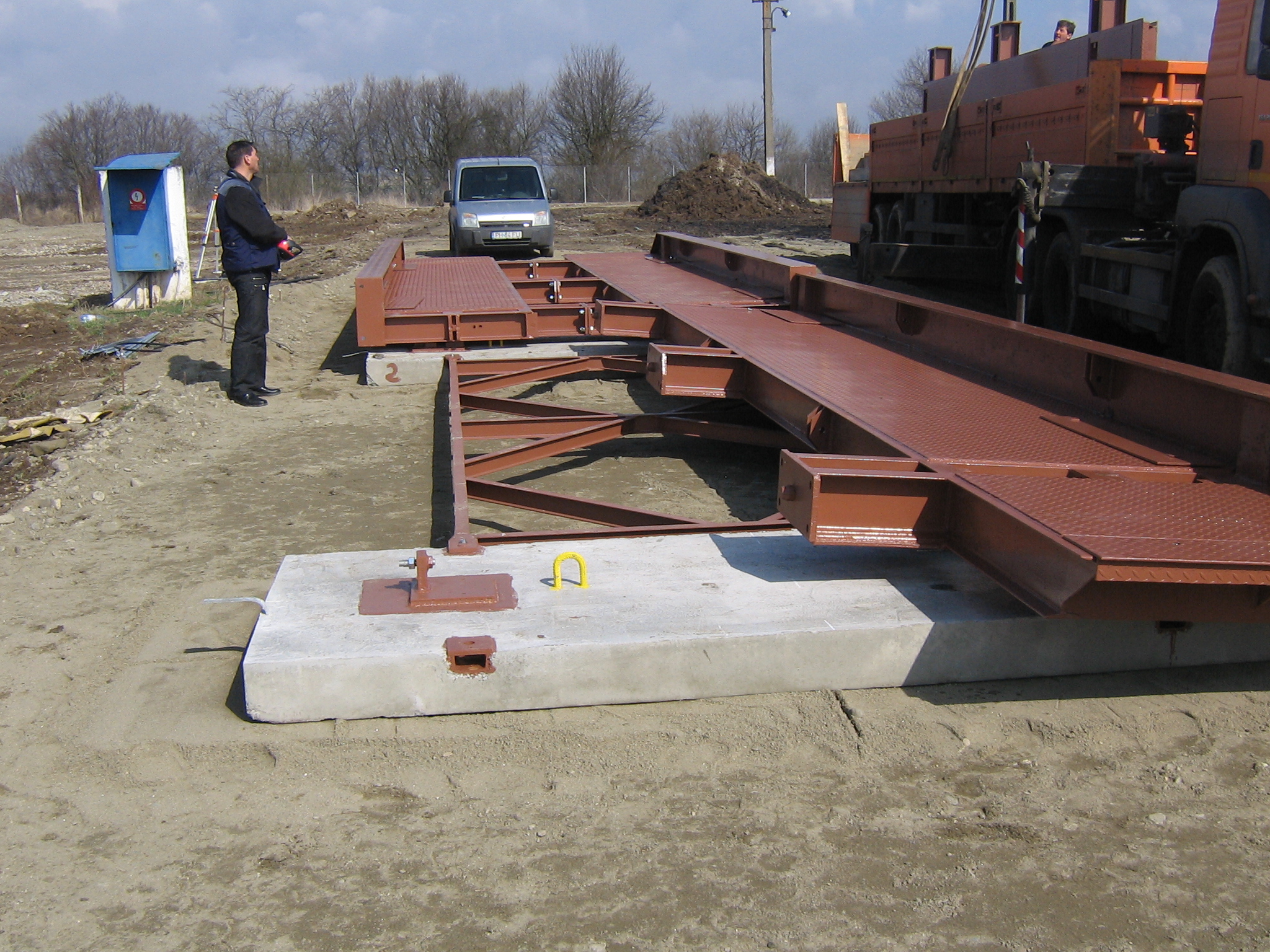

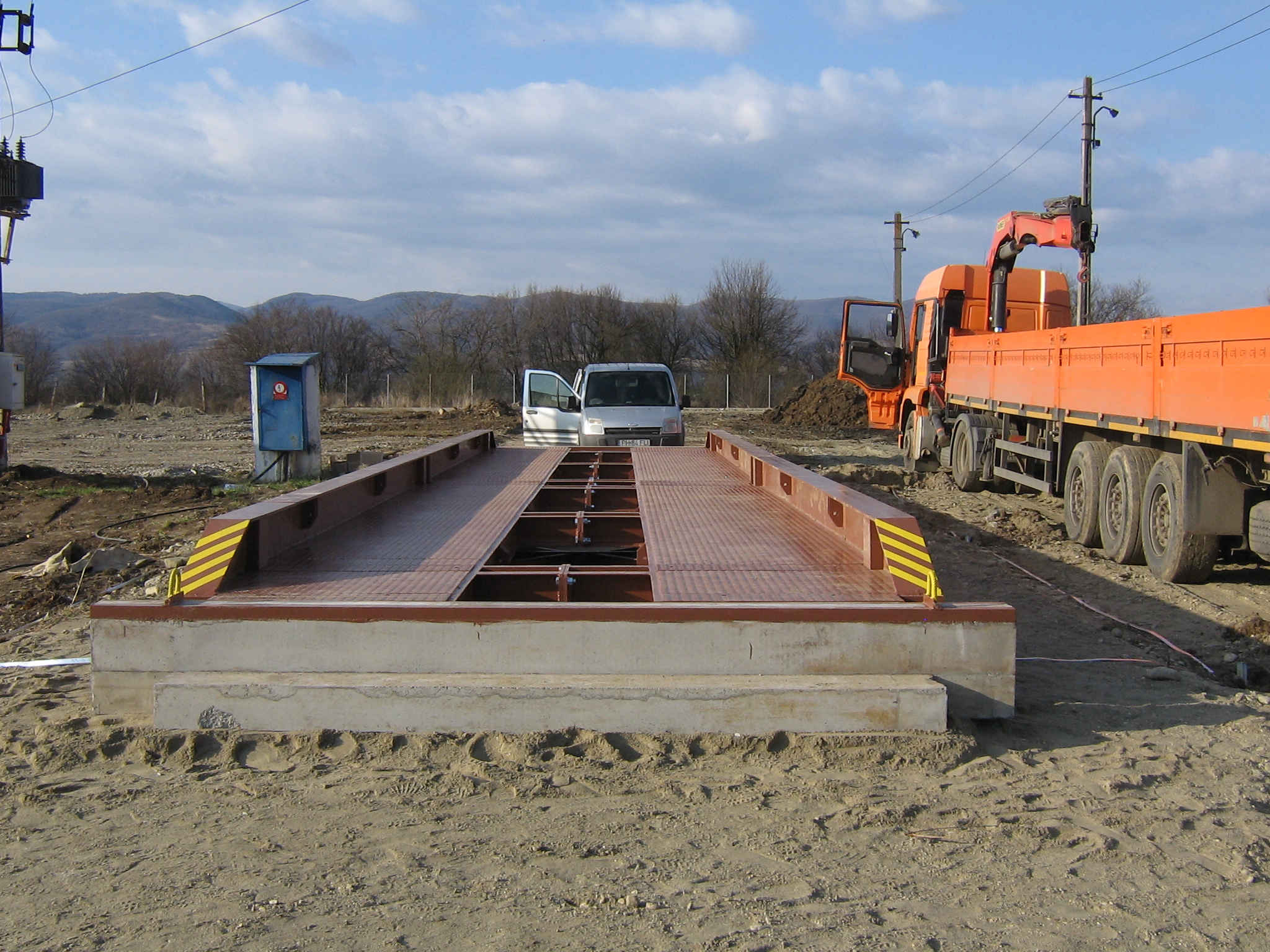

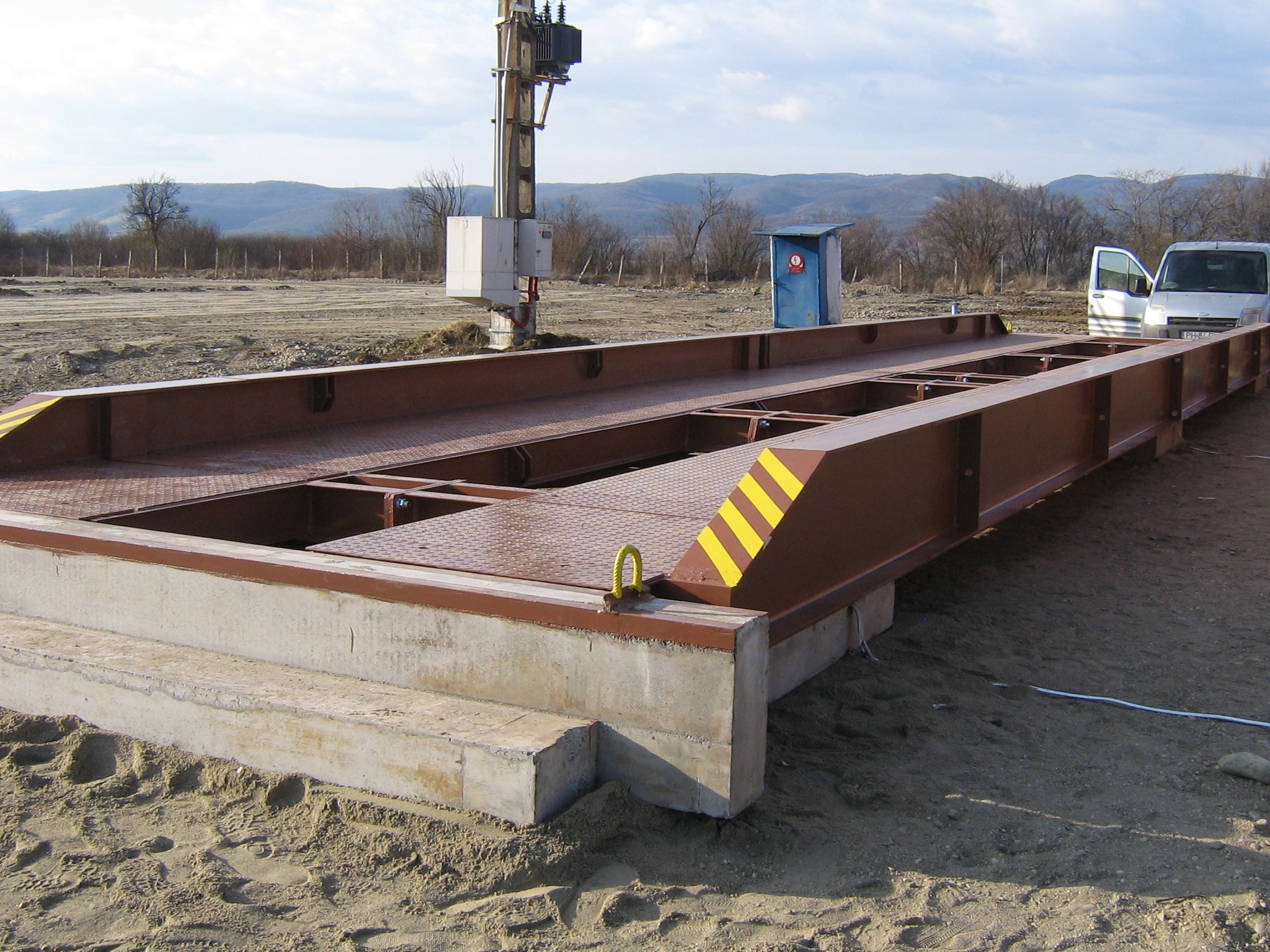

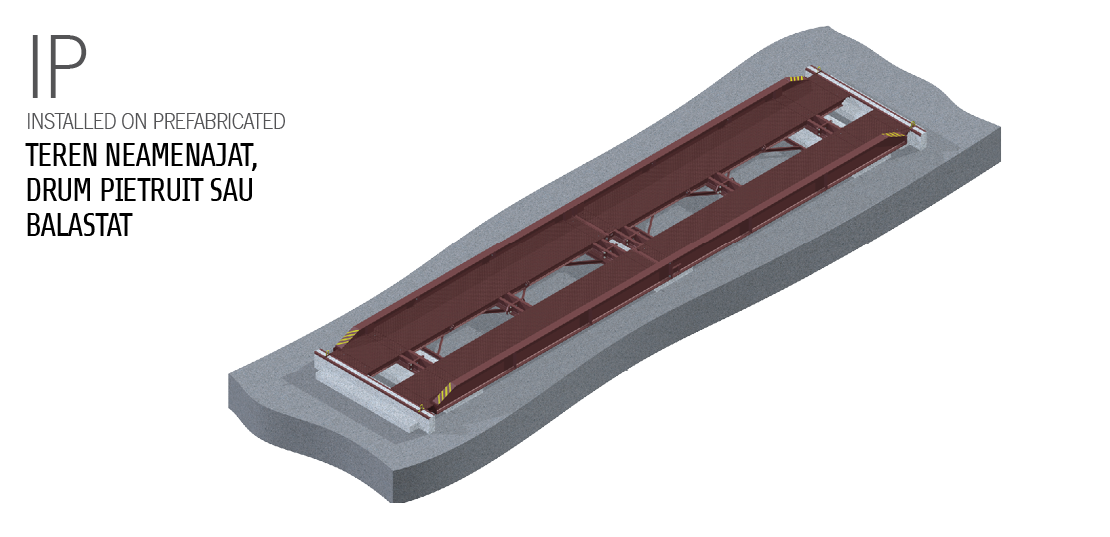

INSTALARE RELOCABILA

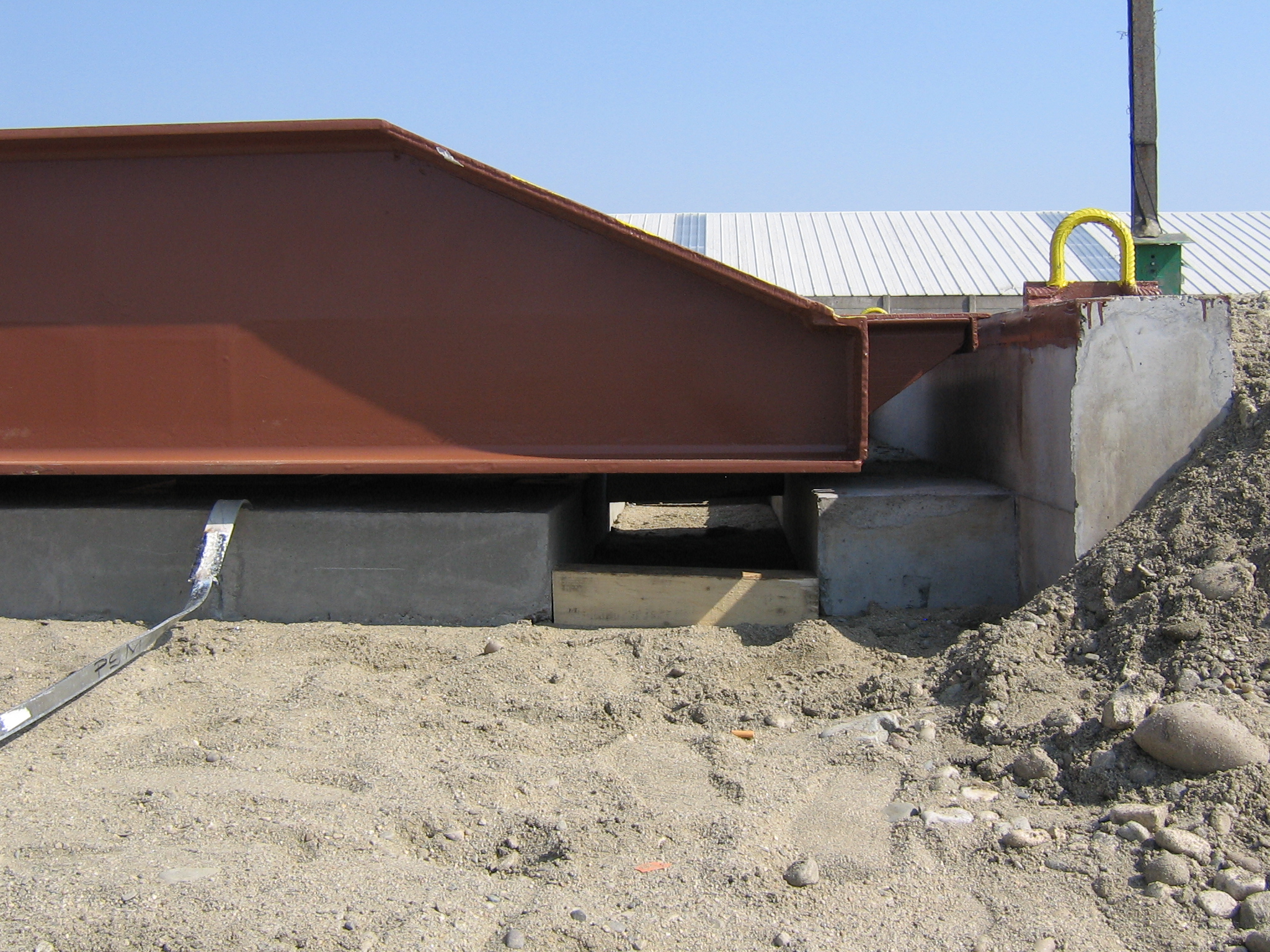

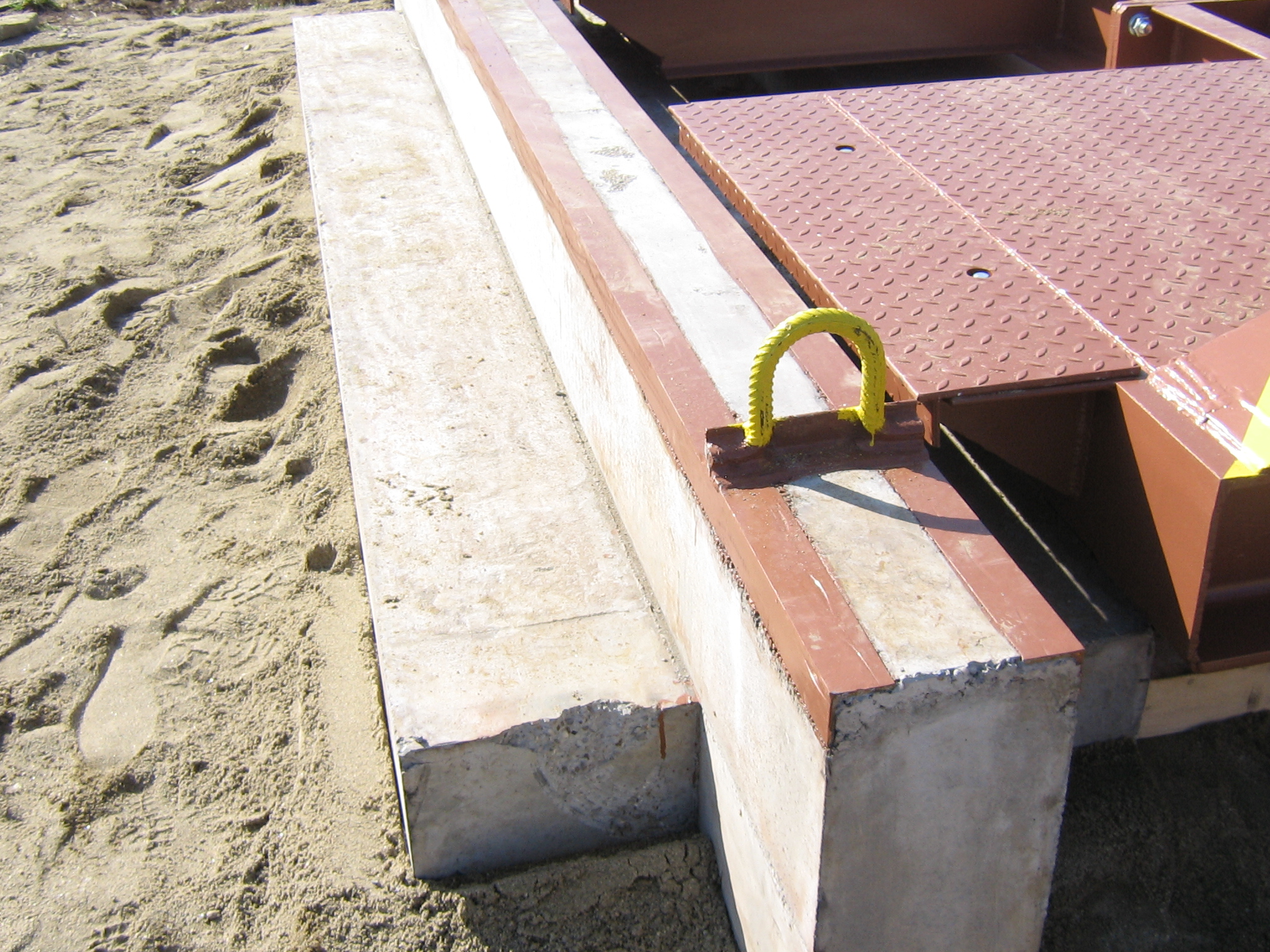

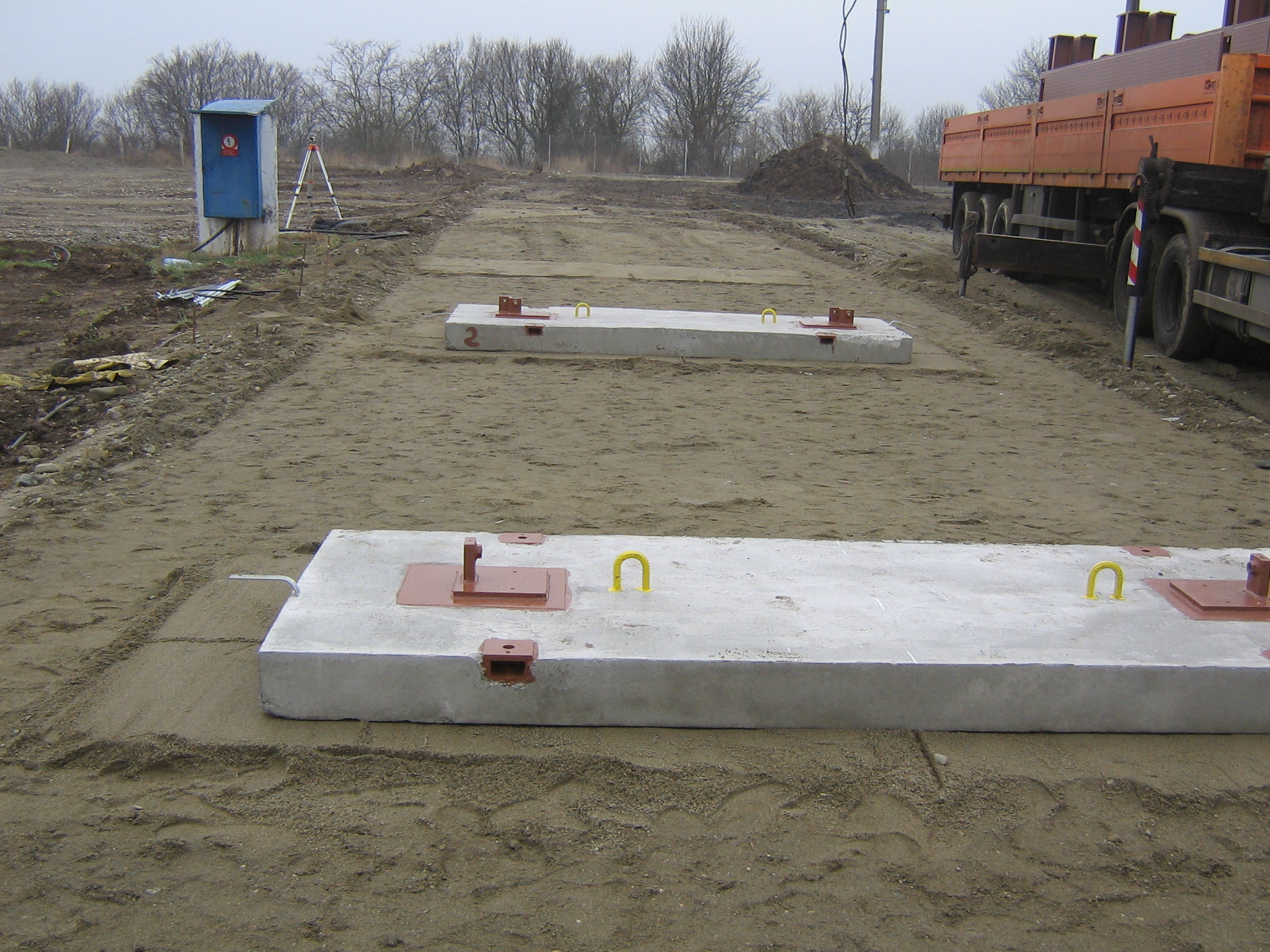

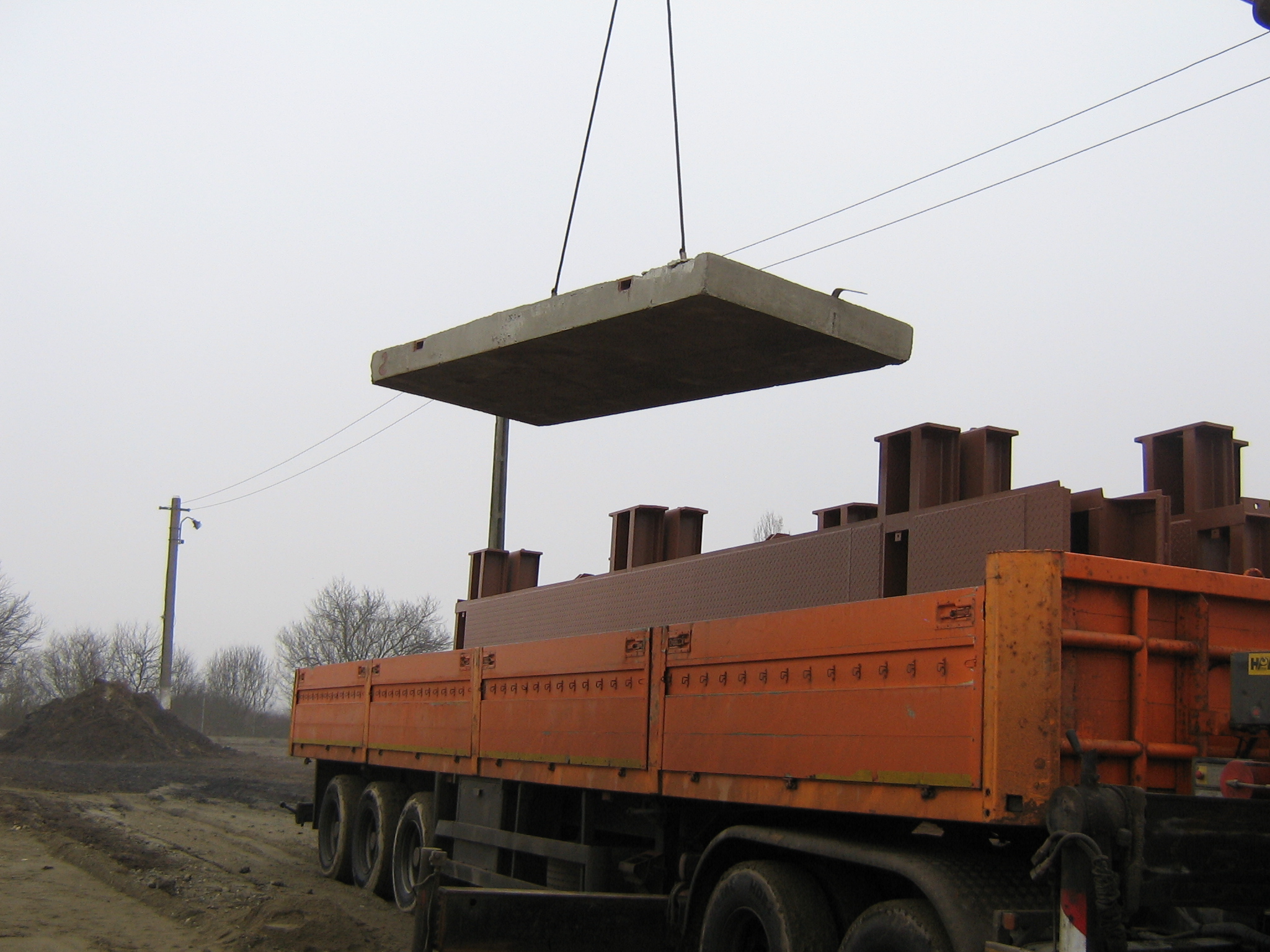

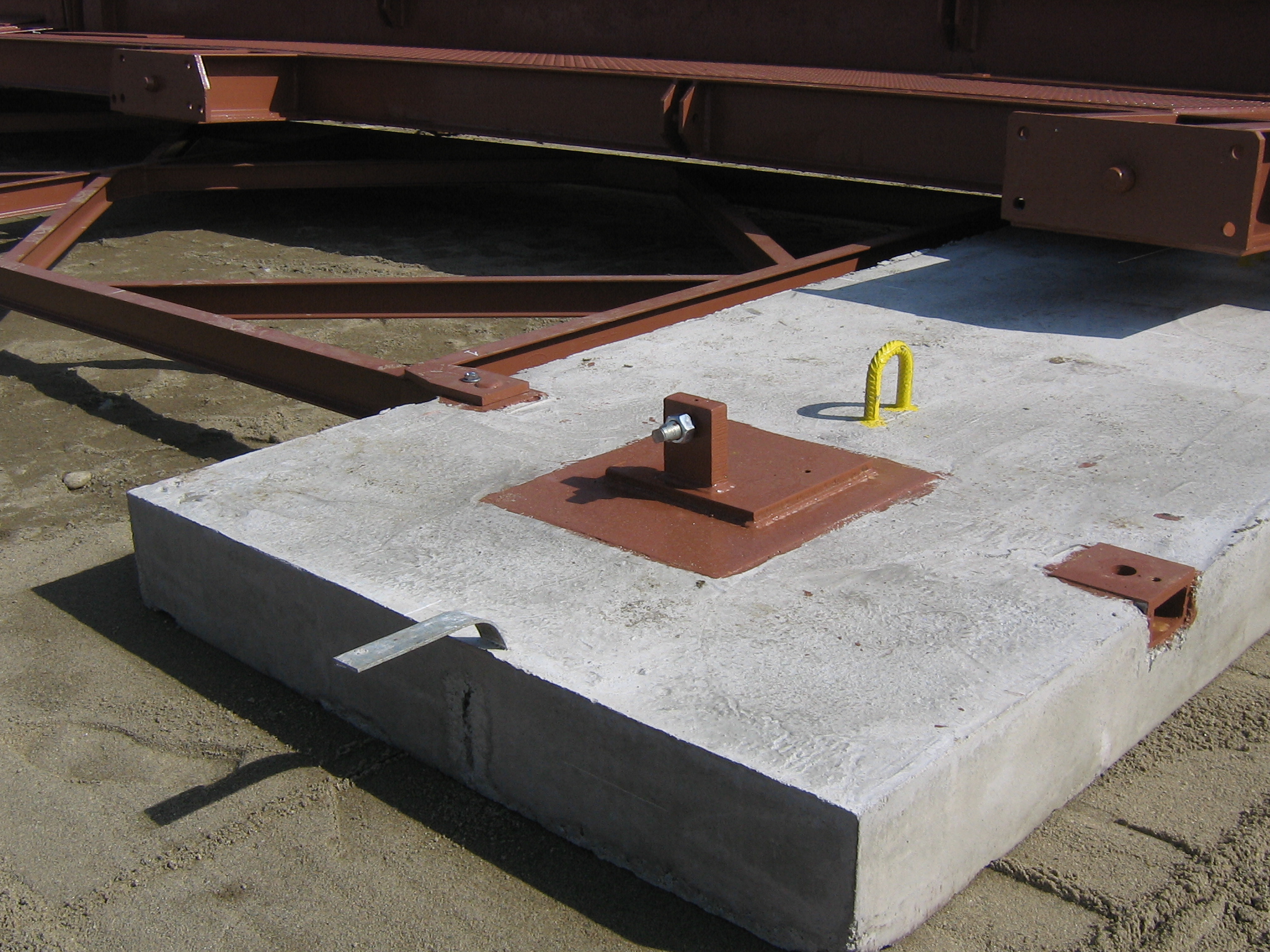

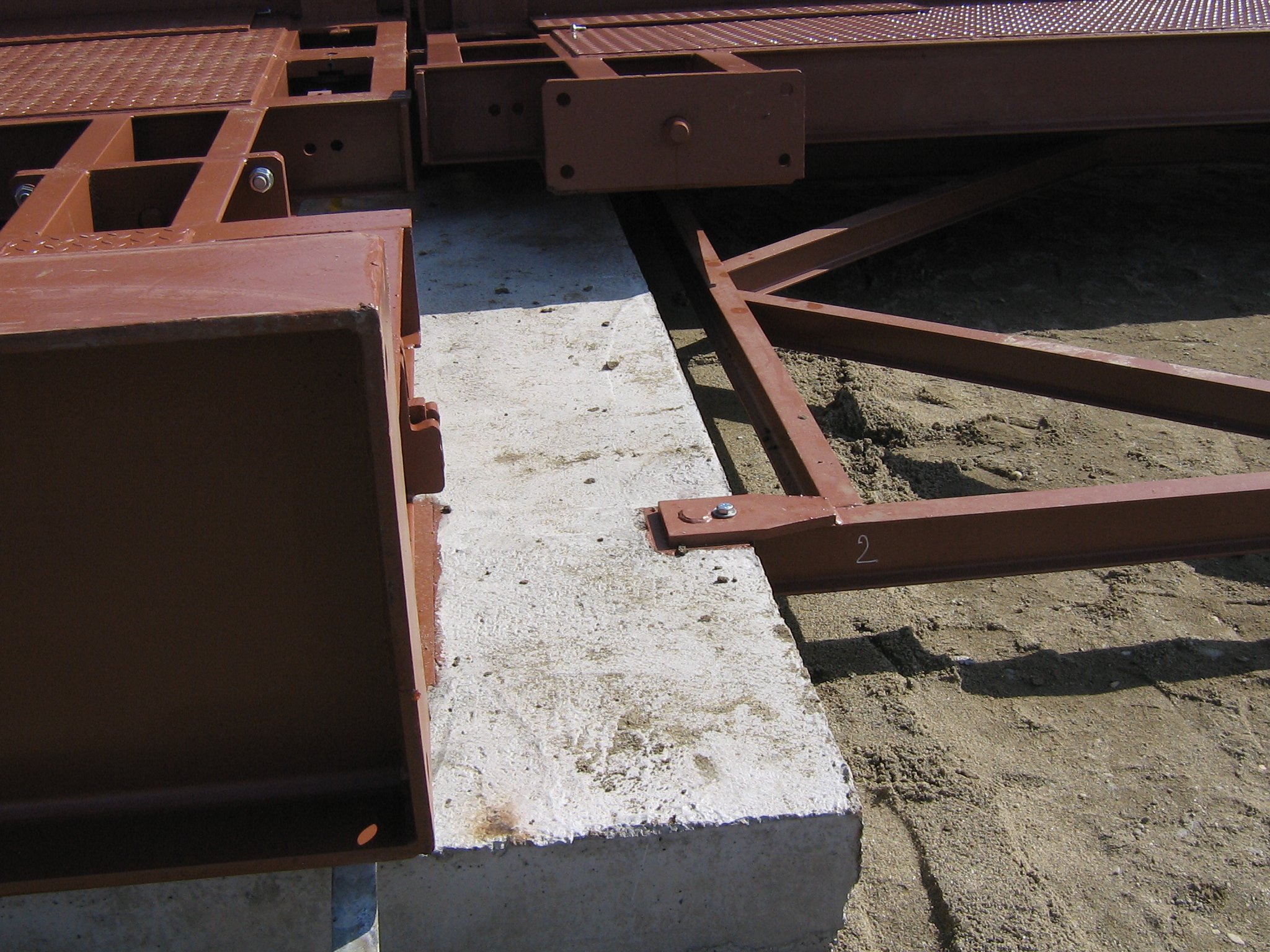

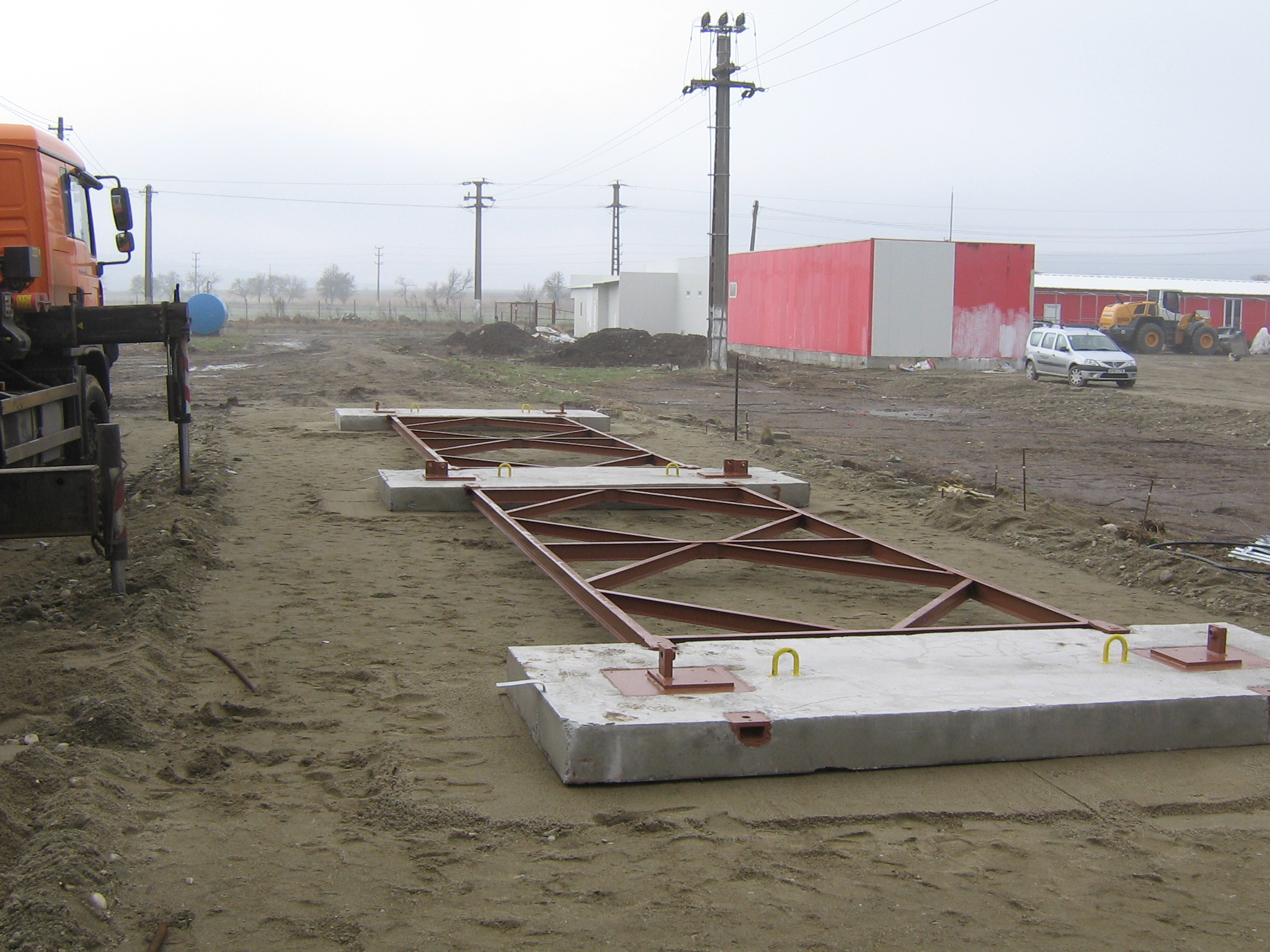

Fundația este formată din 3 pile prefabricate armate, fiecare cu dimensiuni 3200x1200x180mm și greutate 1800kg și 2 culee capete de rampă prefabricate armate, fiecare cu dimensiuni 3800x800x500mm și greutate 2000kg. Toate prefabricatele au înglobate elementele metalice corespunzătoare montării pe acestea a cântarului rutier. Greutatea totală a elementelor prefabricate ale unei fundații prefabricate este de aprox. 10 tone.
FABRICATIE
FLINTAB deține propria fabrică cu două hale moderne de producție, cu fabricație atent executată și testată.
Fabrica FLINTAB, întinsă pe o suprafață de peste 14000mp, are două hale de producție însumând 2000mp și spații de depozitare exterioare și interioare de 8000mp, dotate cu 6 instalații de ridicat.
- utilaje moderne de tăiere termică a semifabricatelor
- aparate de debitare manuală și semiautomată cu oxigen și plasmă
- ghilotine hidraulice și abkant
- instalație de roluire și îndreptare
- mașină multifuncțională pentru debitare, ștanțare, decupare tablă și profile
- fierăstrău automat pentru tăiere profile
- instalații de polizare cu bandă
- mașină de tăiat și de îndoit oțel beton
- prelucrări metalice pe mașini unelte: mașini radiale de găurit, freze universale și strunguri cu comandă numerică
- echipamente de sudură cu electrod învelit și de sudură cu sârmă de tip sinergic bazate pe tehnologie invertor
- instalație de sablare și instalație de vopsire airless
