WIN COMPOSITE
METAL-BETON HEAVY-DUTY
Structură sudată flanșată longitudinal și transversal. Cale
de rulare prefabricată, armată și betonată în fabrică folosind beton tip C45/55 în conformitate cu DIN 1045. Înălțime platformă 25cm. Opțional, capace carosabile din tablă striată și balustrade de protecție. Spațiul central longitudinal este de 700mm lățime.
6 module
8 celule de cantarire
- combină rigiditatea și suplețea construcției metalice cu durabilitatea betonului; H=24cm
- cel mai recent model
| Lungime* [m] | 16 m | 18 m |
| Platforma | METAL-BETON | |
| Capacitate [t] | 60/80 | 60/80 |
| CLC [K] | 70 | 70 |
| Săgeata f [mm] | 1:1000 | 1:1000 |
| Înălțime H [cm] | 24 | 24 |
| Consumuri | ||
| Oțel [t] STANDARD | 5,9 | 6,4 |
| Oțel [t] EXTENDED | 6,7 | 7,3 |
| Oțel [t] PIT MOUNTED | 7,1 | 7,7 |
*Opțional: 9, 10, 12, 14, 20, 22, 24, 30m / Lățimea activă standard: 3m; opțional: 3,2; 3,4; 3,6; 4; 4,2m

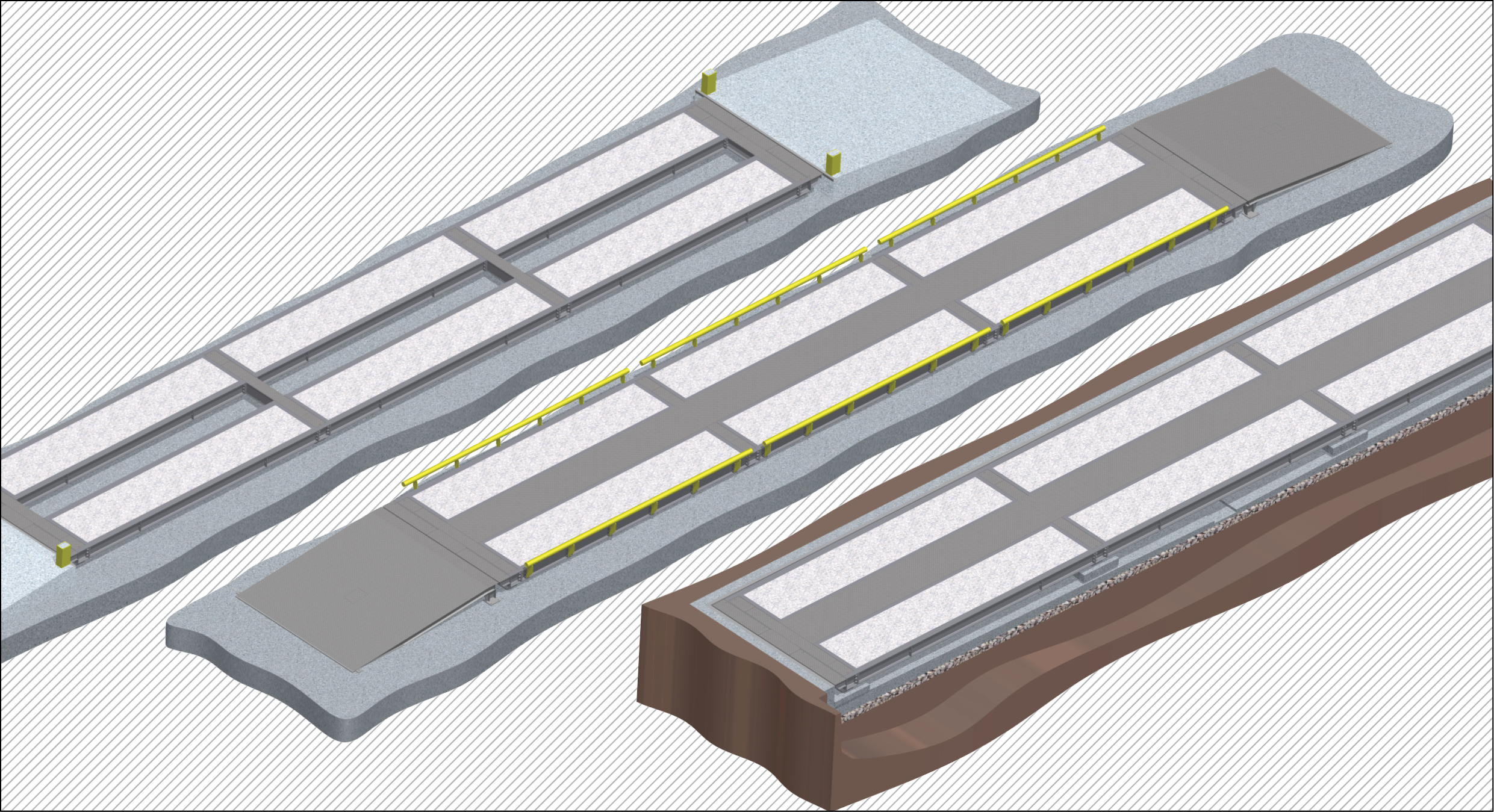

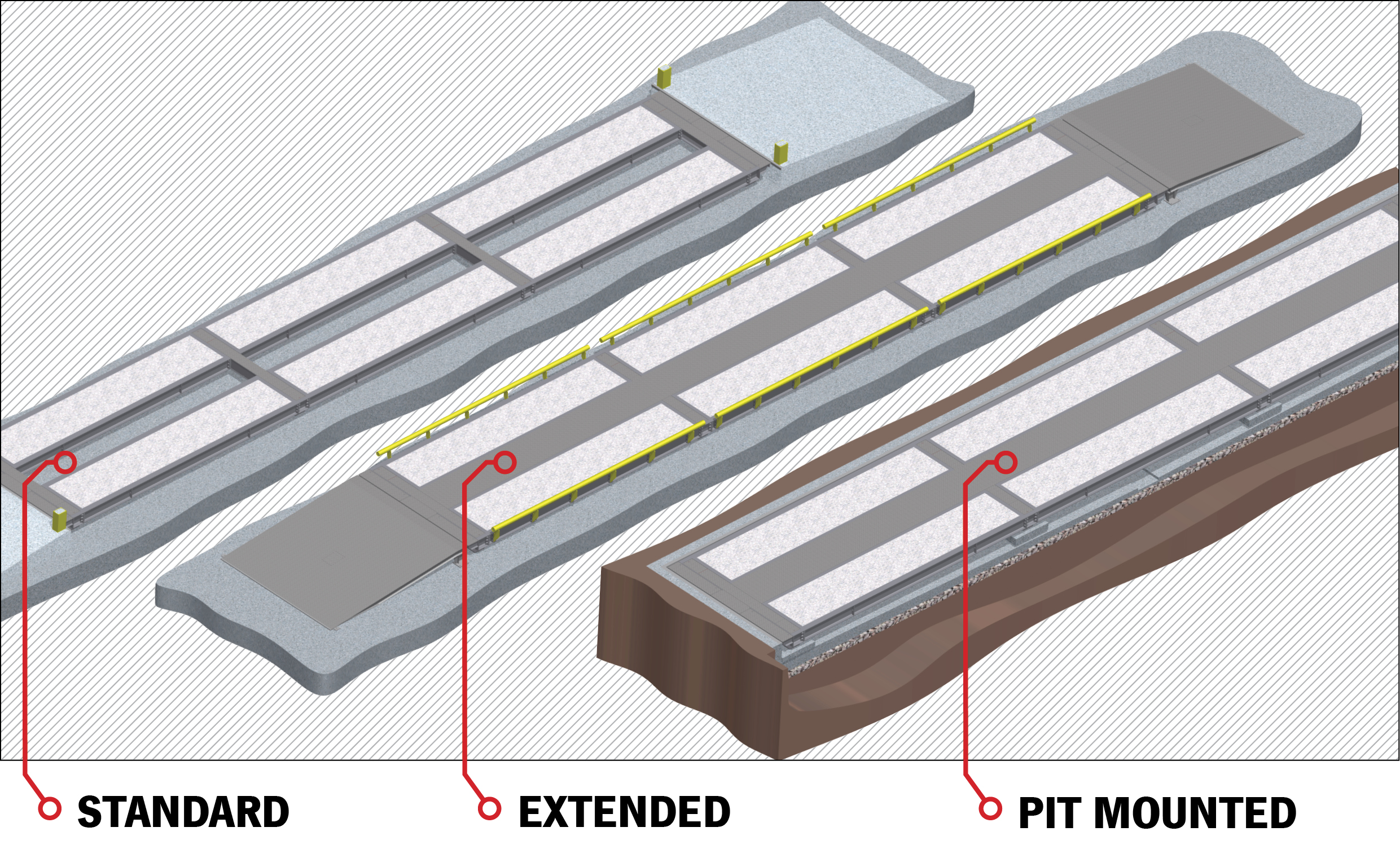

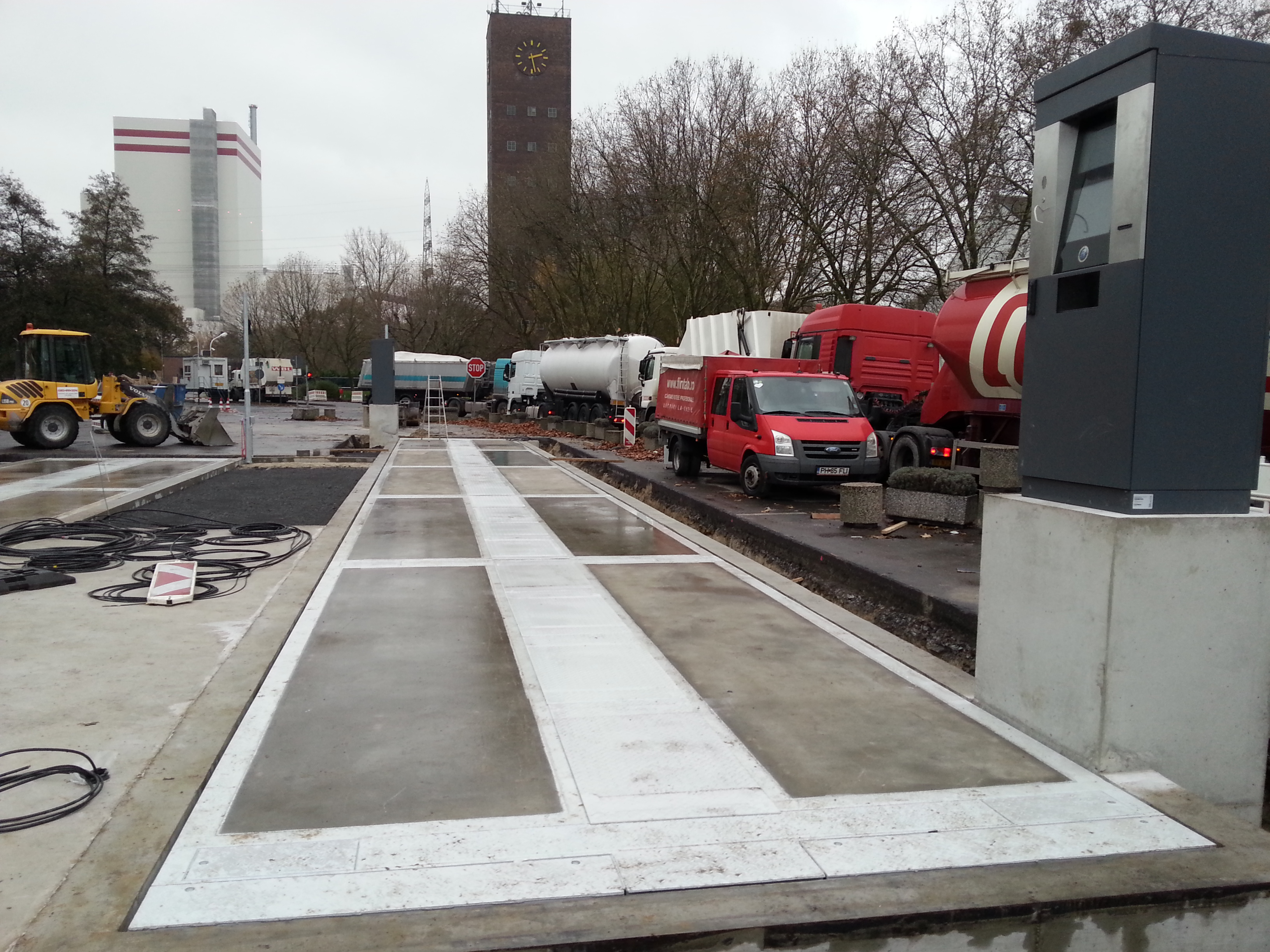

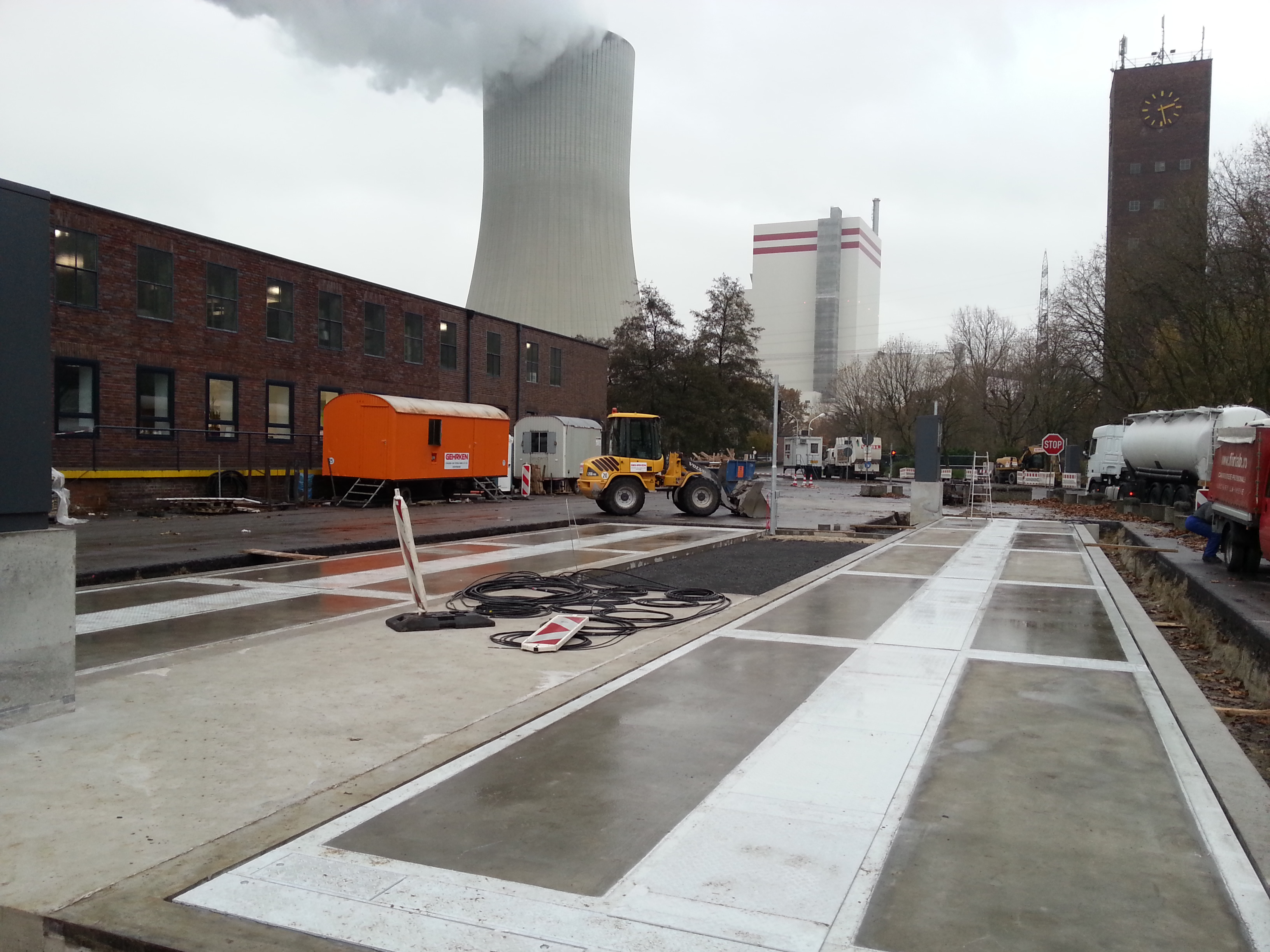

STANDARD
Spațiul central longitudinal este de 700mm, cale de rulare din beton prefabricat, 1150mm lățime.

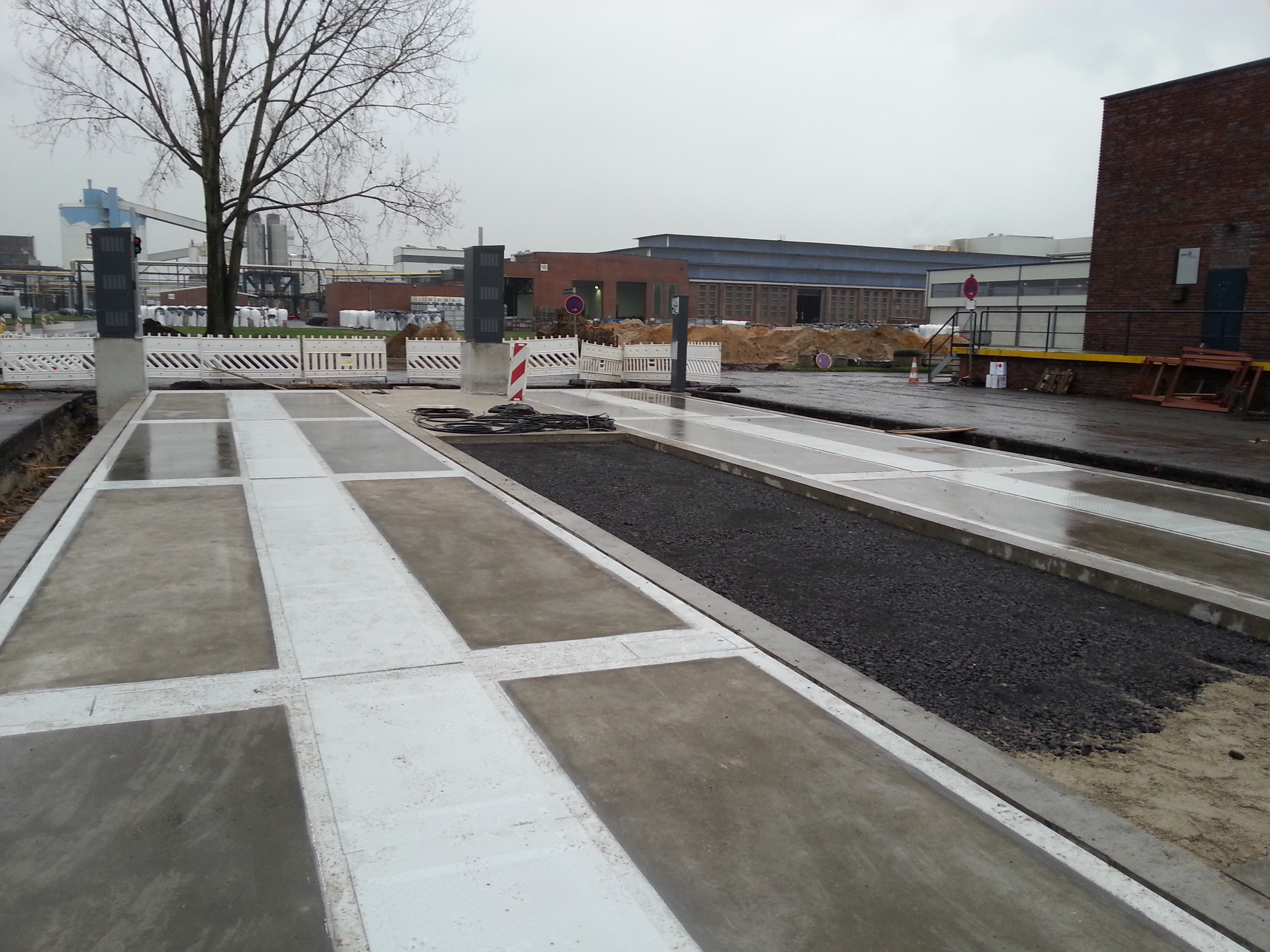

EXTENDED
Platformă complet acoperită.
Spațiul central longitudinal de 700mm lățime este acoperit cu capace din oțel. Balustrade laterale de protecție.

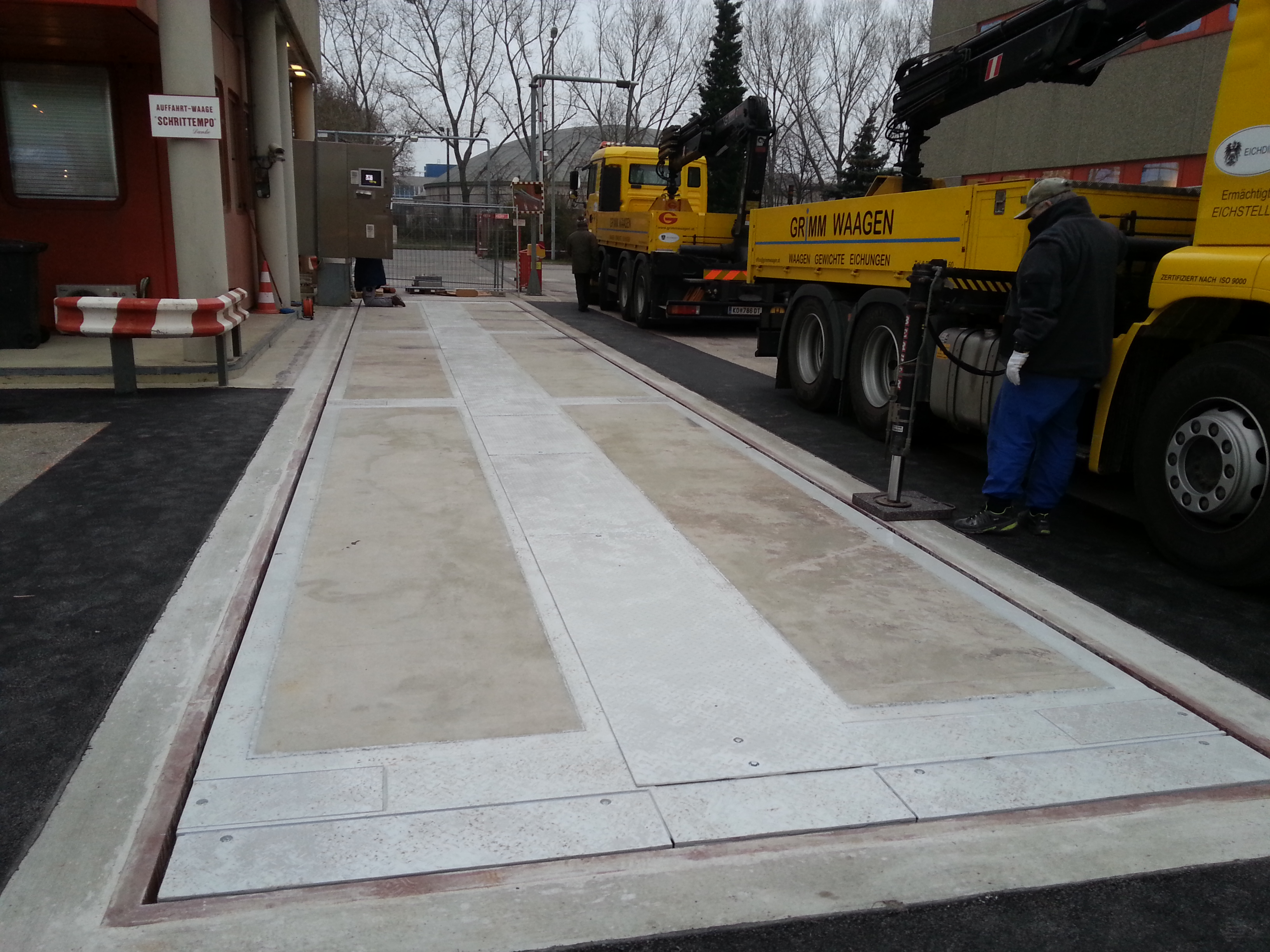

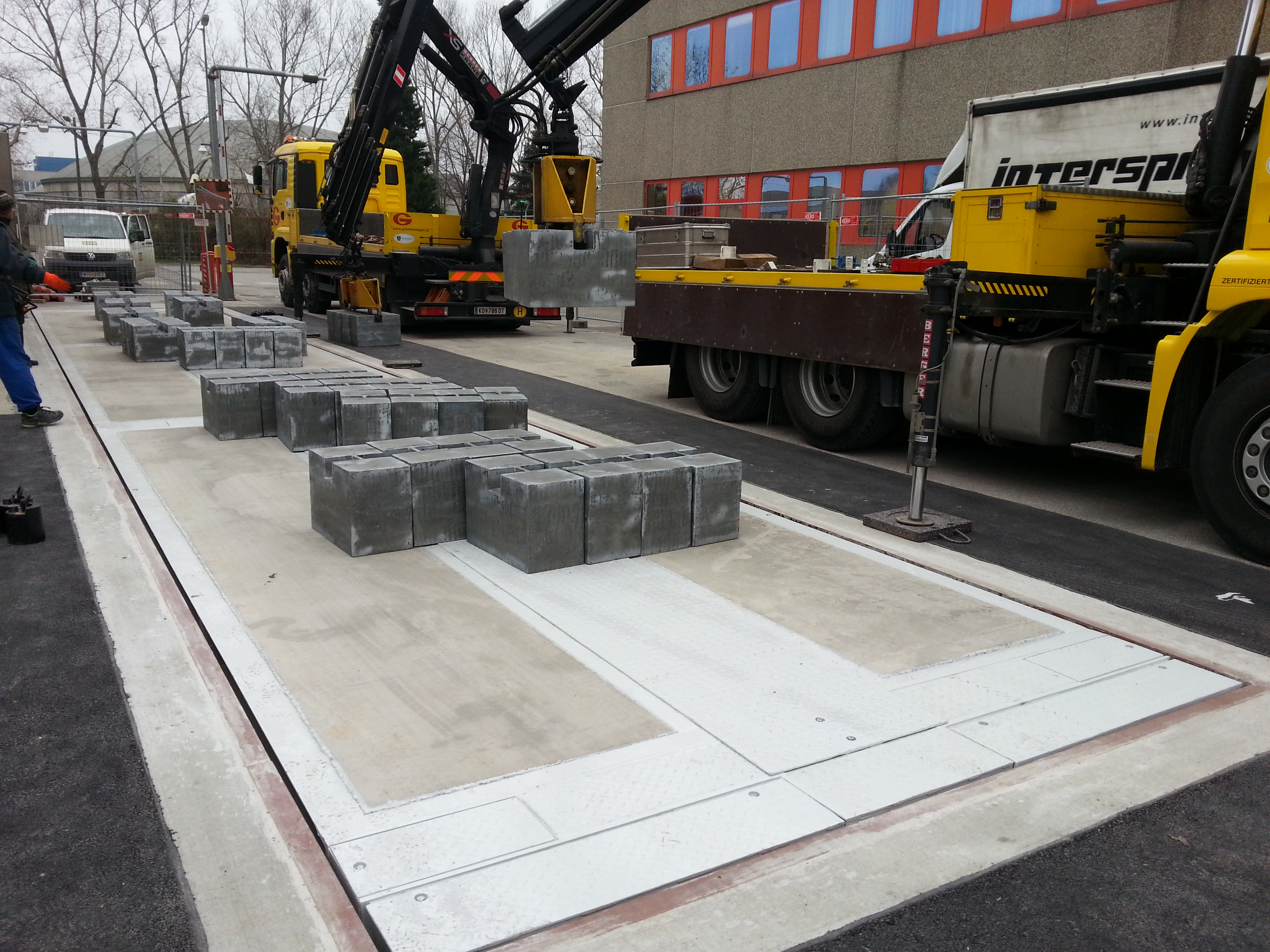

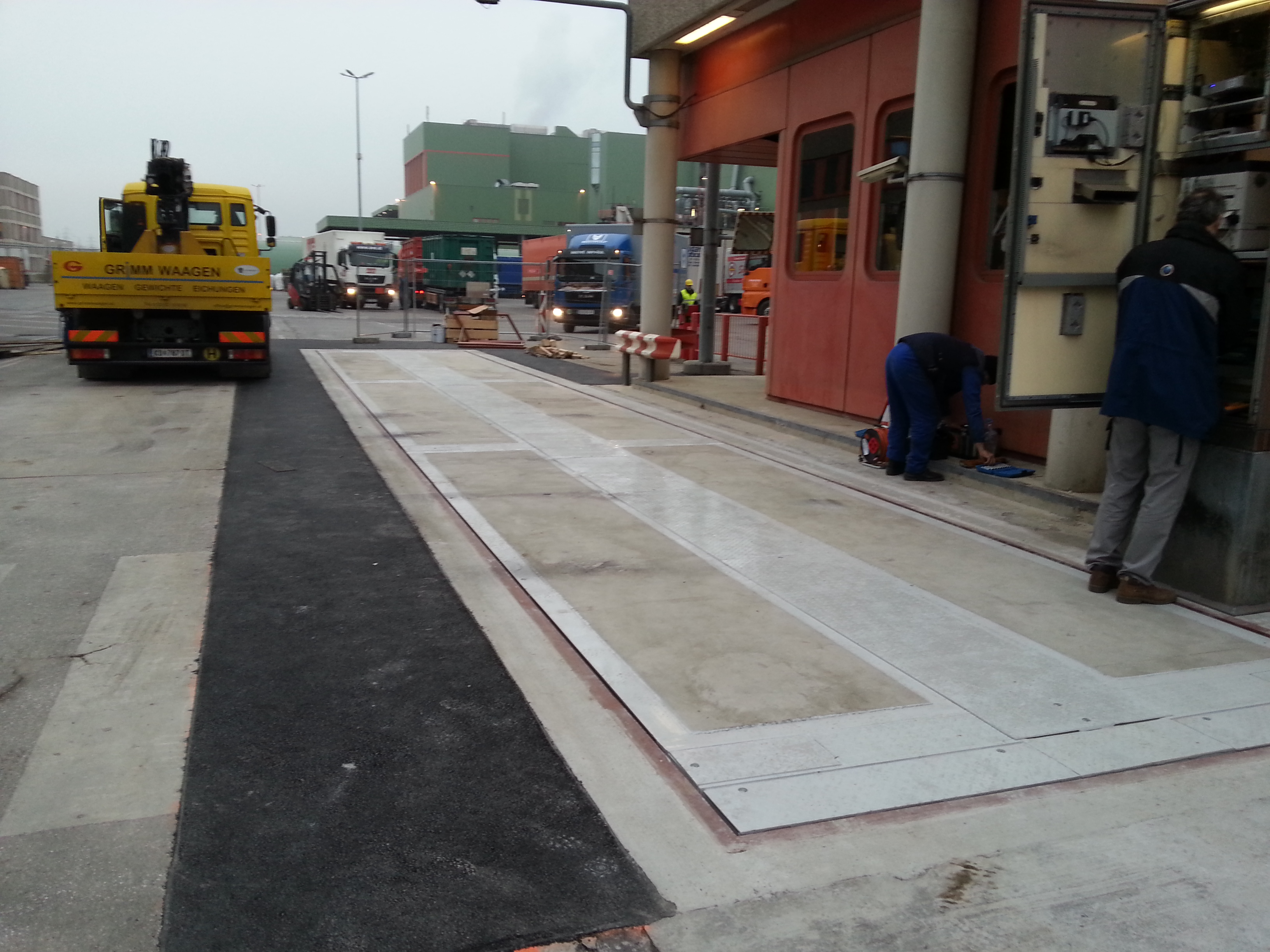

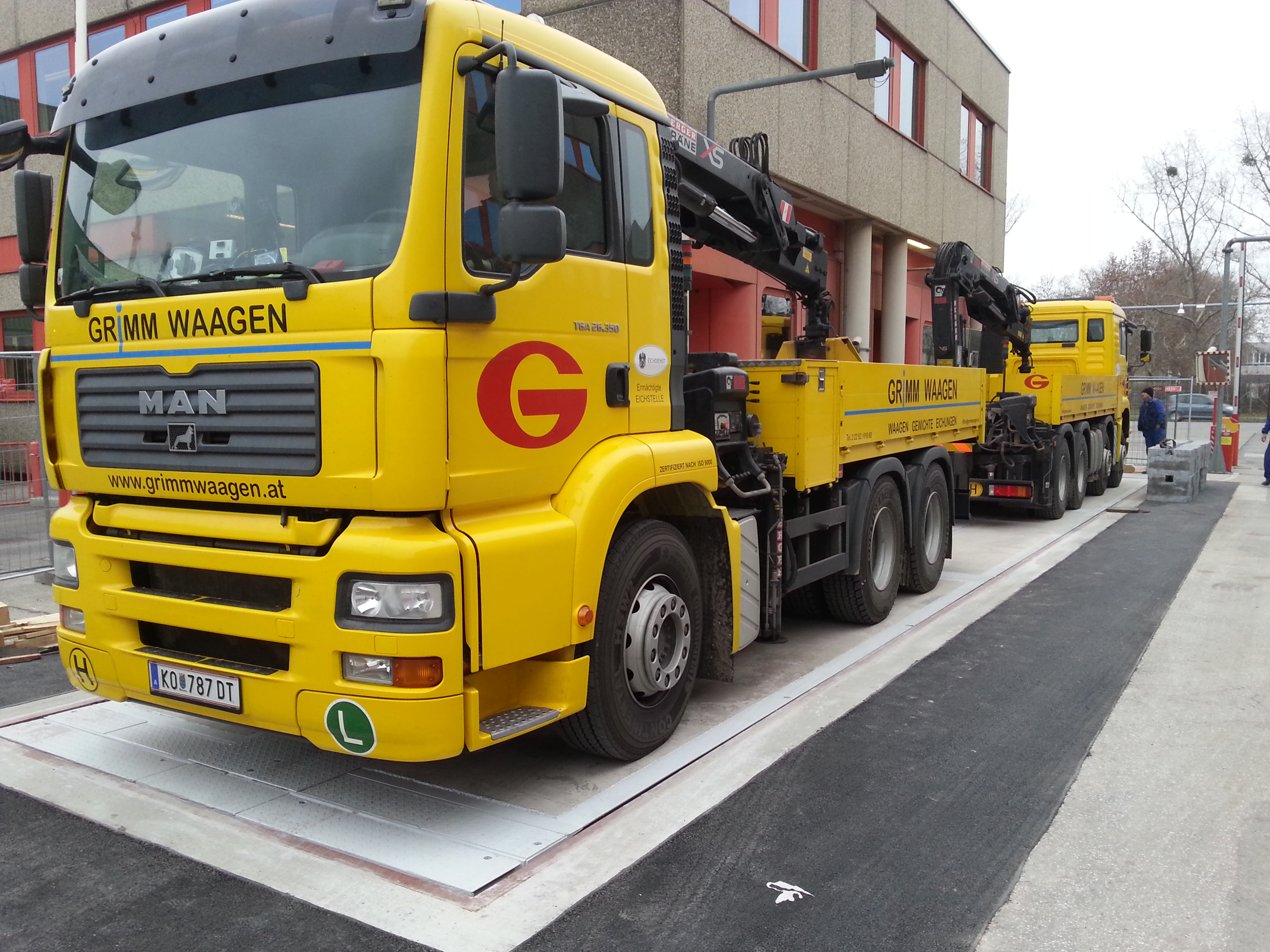

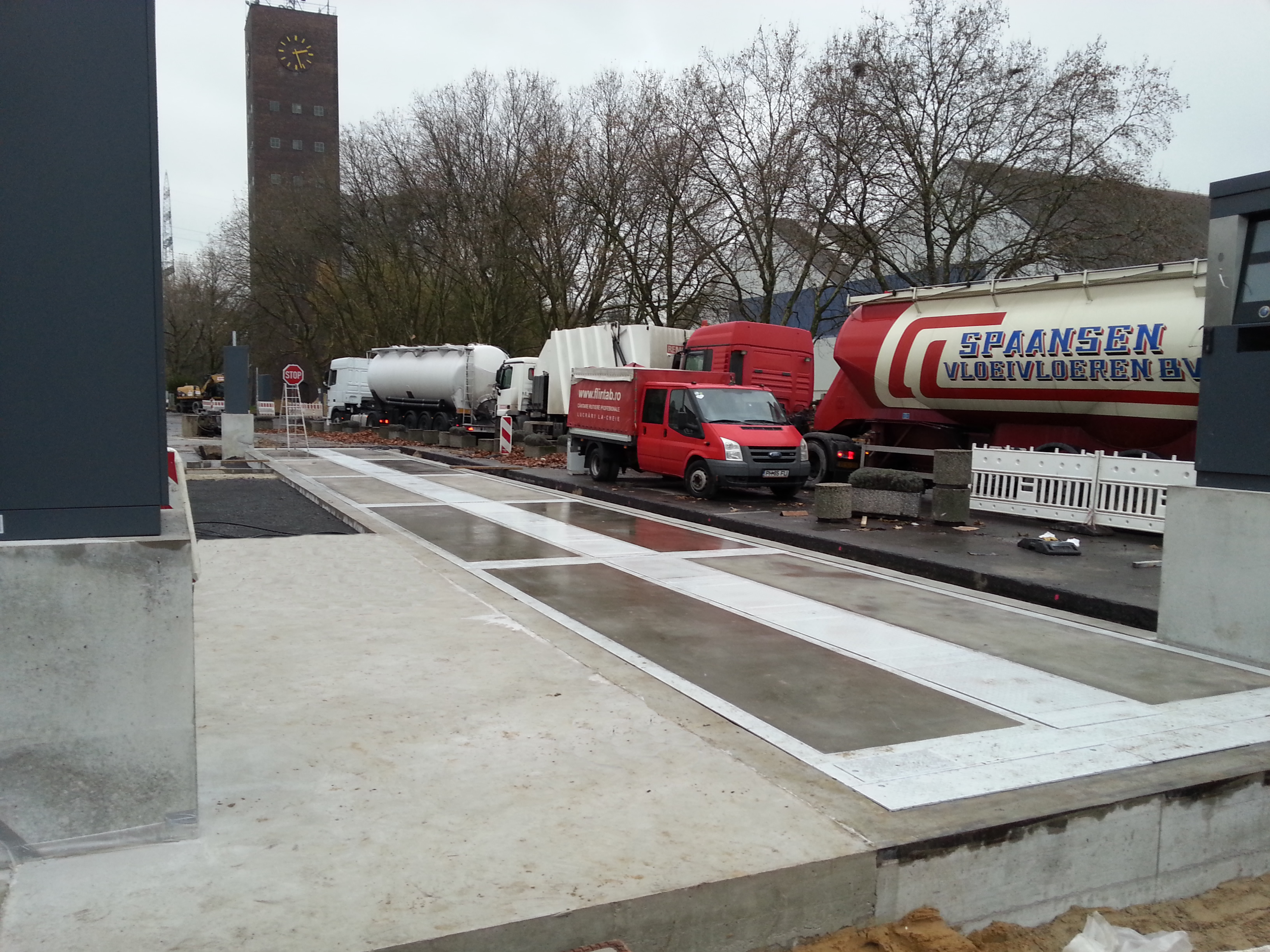

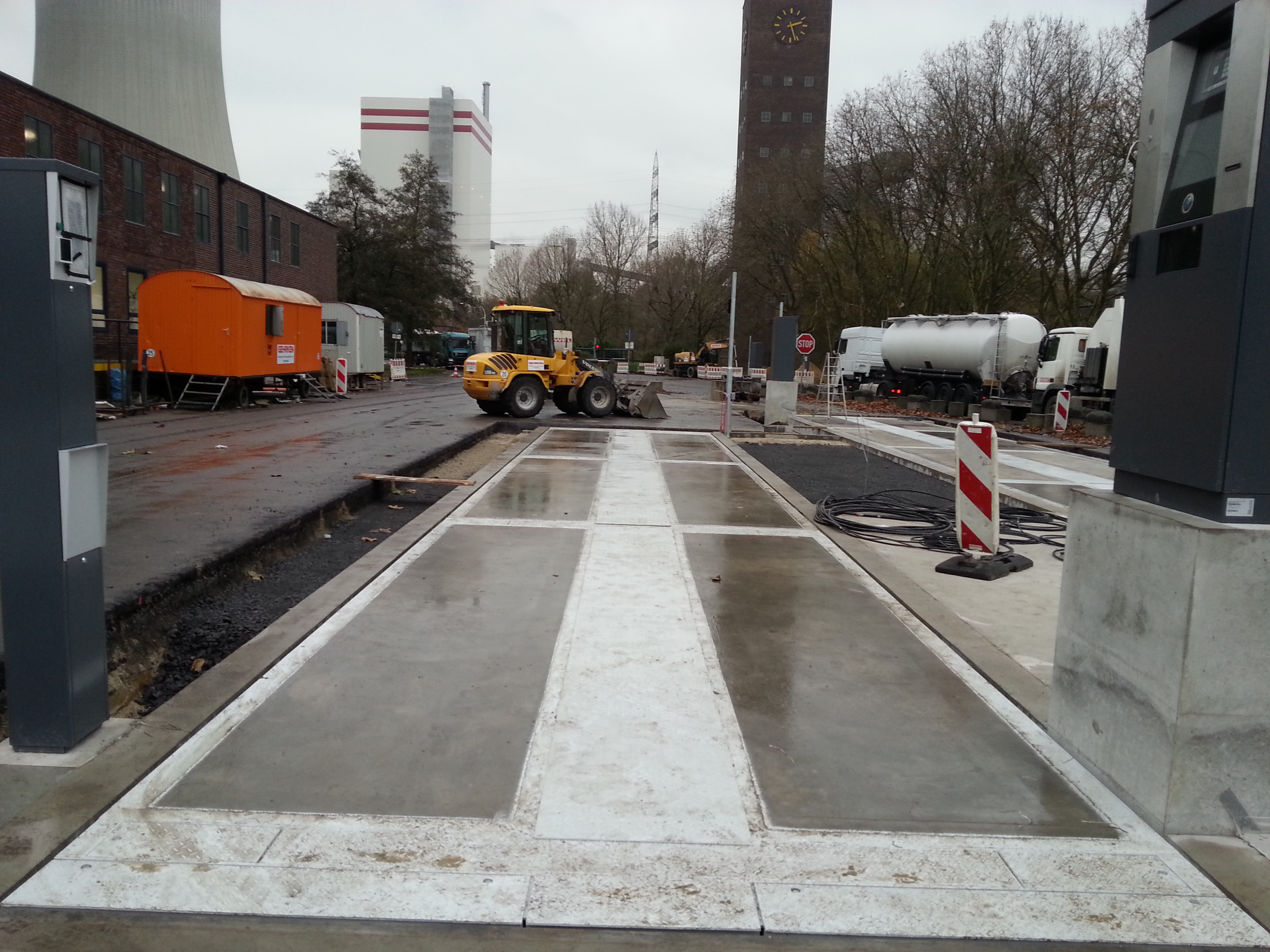

PIT MOUNTED

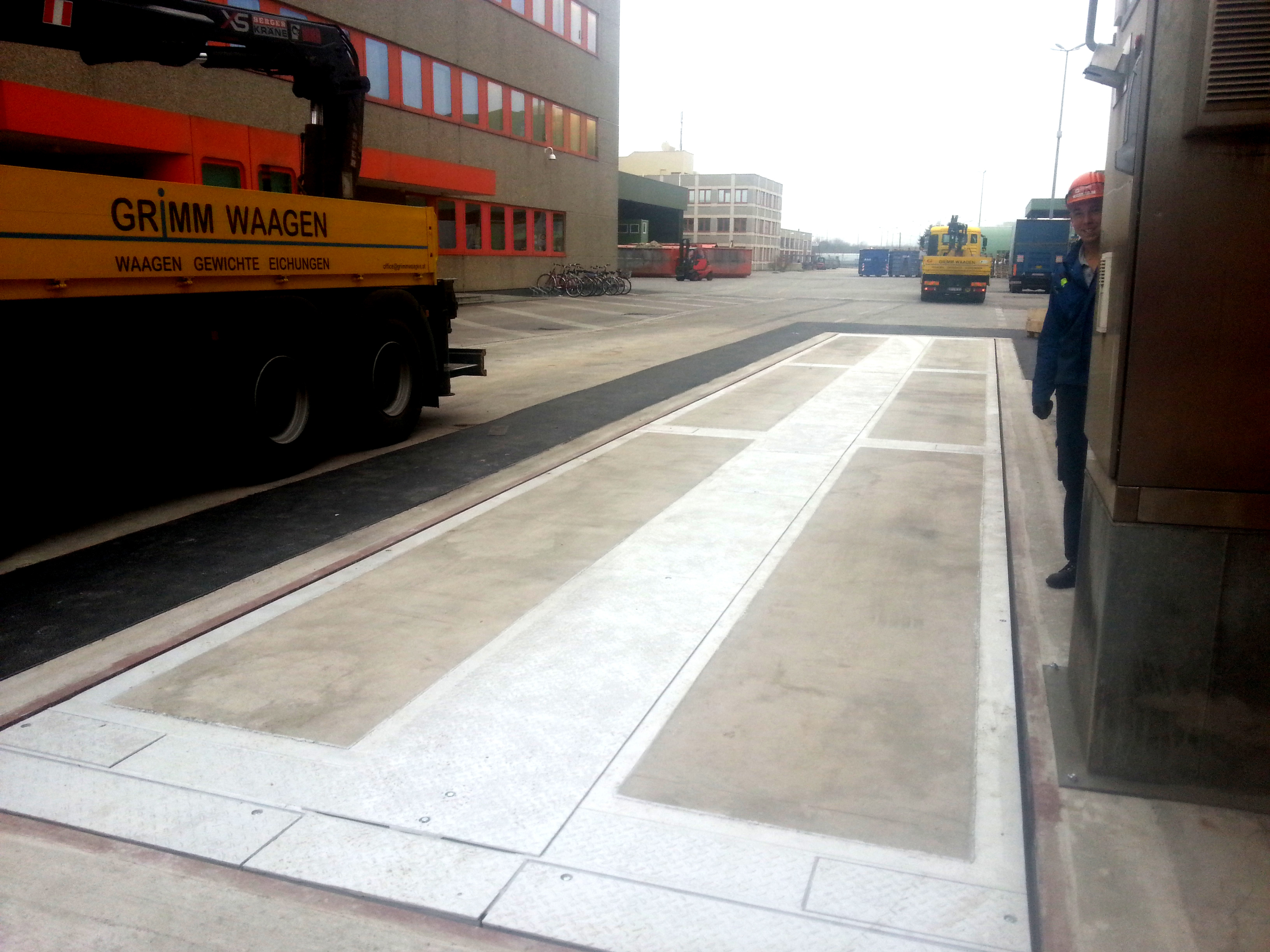

Cântar în cuvă. Spațiul central longitudinal de 700mm lățime este acoperit cu capace din oțel. Se poate traversa din orice direcție.

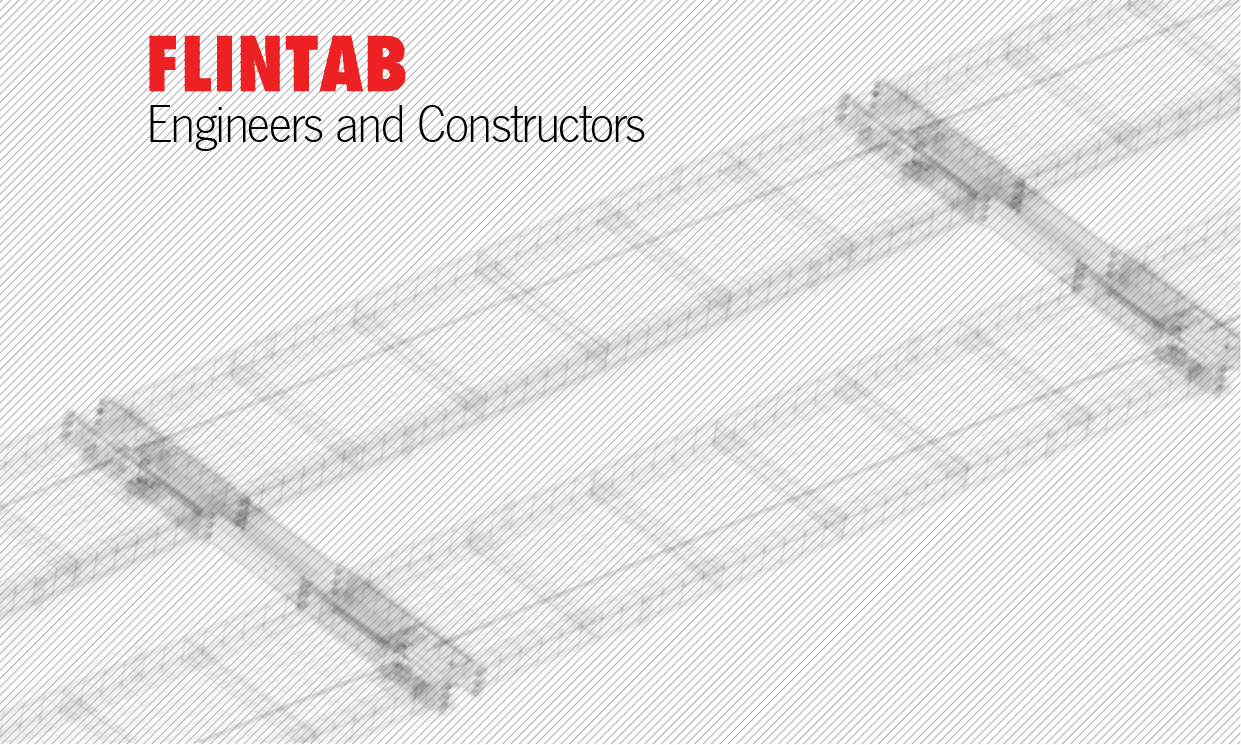

STRUCTURA
Structura de rezistență metal-beton este considerată cea mai bună, design recomandat ca fiind “the best practice” de cele mai competente autorități internaționale în domeniile transporturilor și a construcțiilor de drumuri și poduri (cântarul rutier fiind asimilat cu o structură-pod).
De asemenea, design-ul platformei FLINTAB exclude spații închise în care umiditatea excesivă poate iniția procese de coroziune dinăuntru spre exterior.
Înălțimea deck-ului este de numai 24cm și garda la sol de maxim 10cm.
Structura metalică este cu cel puțin 20% mai grea decât a oricărui alt cântar competitor, cu efect direct asupra unei săgeți real măsurate mai bună de 1:700.
Orice altă structură suport, folosită de mulți alți producători, pentru diminuarea cantității de metal a platformei, implicit a prețului, conduce imediat la două efecte negative:
- o înălțime mare a deck-ului (aproape dublă!) cu efect direct asupra lungimii mari a rampelor: costuri mari de construcție / volum mare de beton și risipă de spațiu
- indirect, lipsa grinzilor înalte laterale, care asigură o protecție totală împotriva derapării camionului în lateral de la o înălțime de aproximativ 50cm.
DESIGN MODULAR

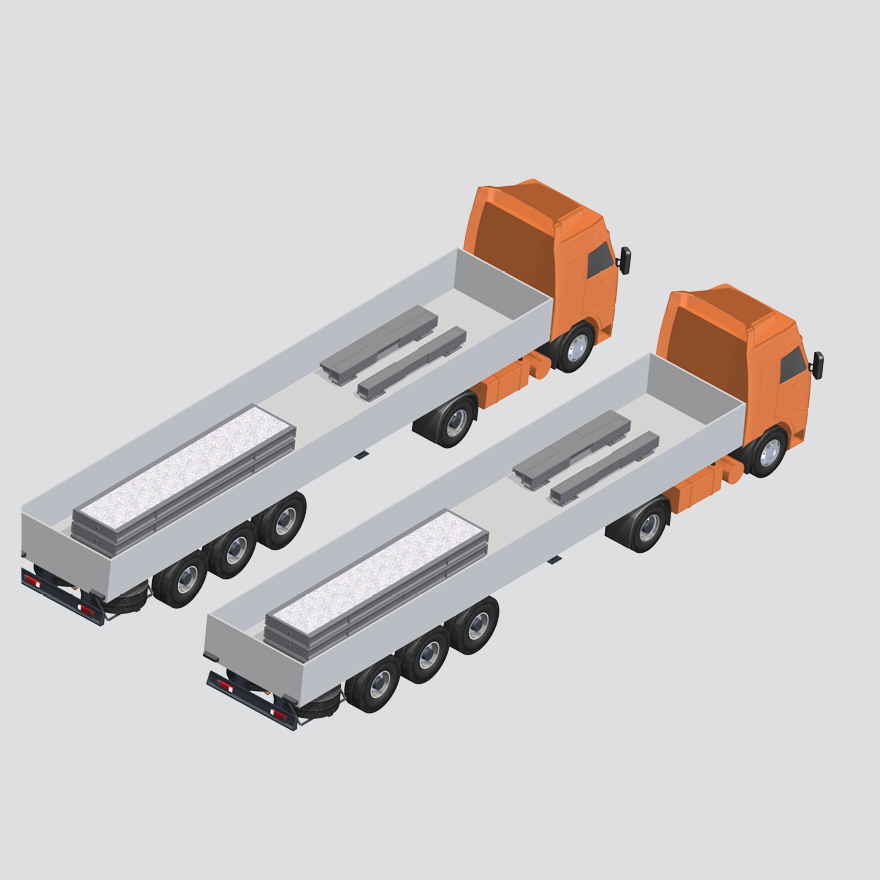

TRANSPORT GABARITIC
GREUTATE PLATFORMĂ:
26t

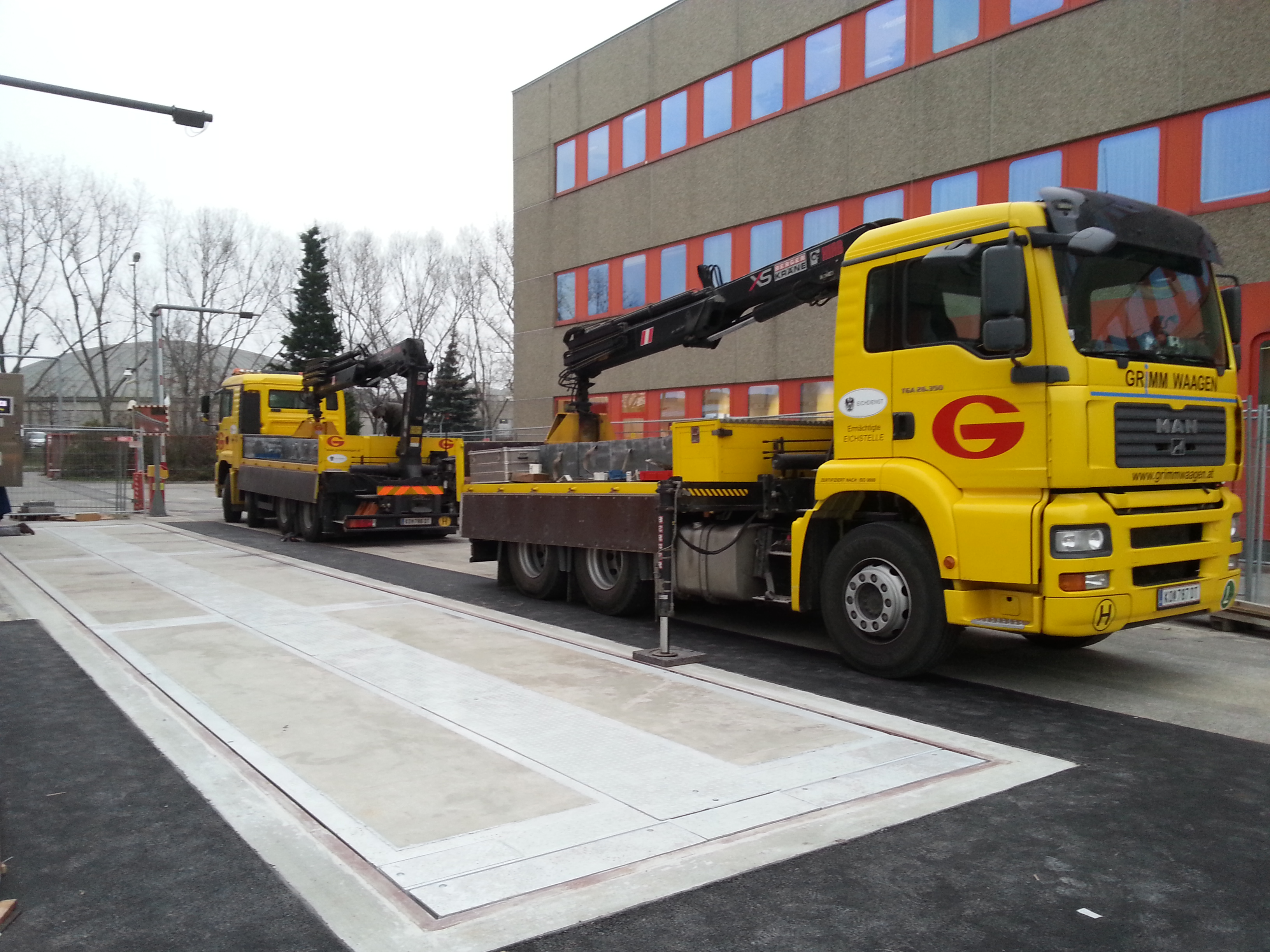

INSTALARE RAPIDA
ON-SITE

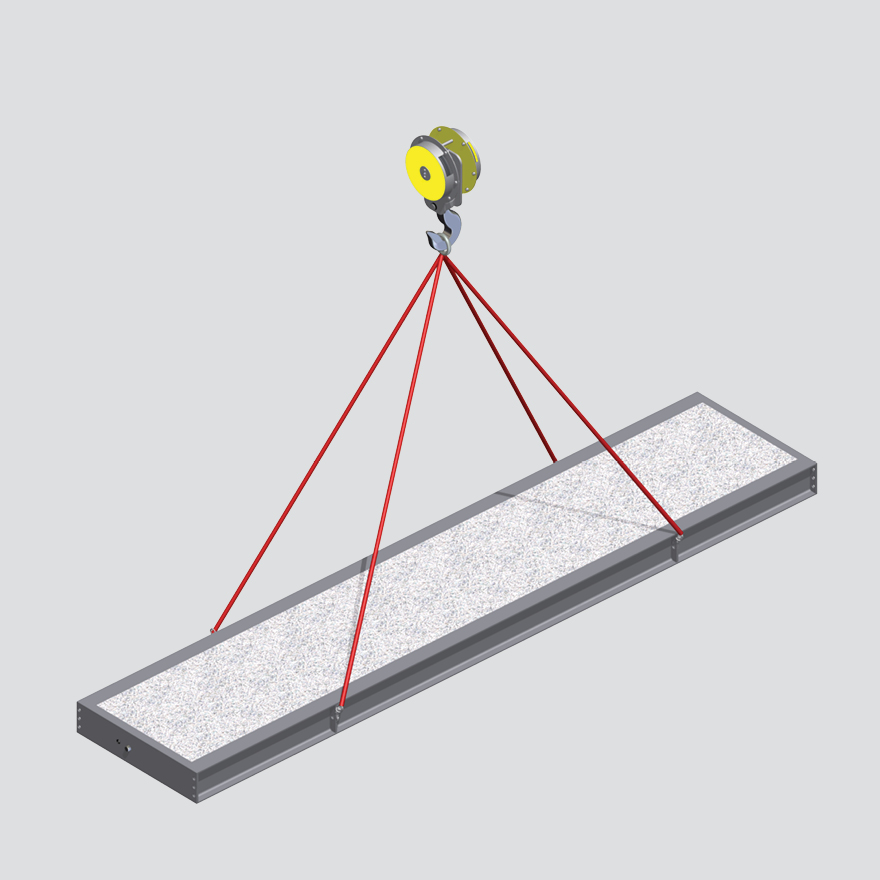

GREUTATE MODUL:
4,5t

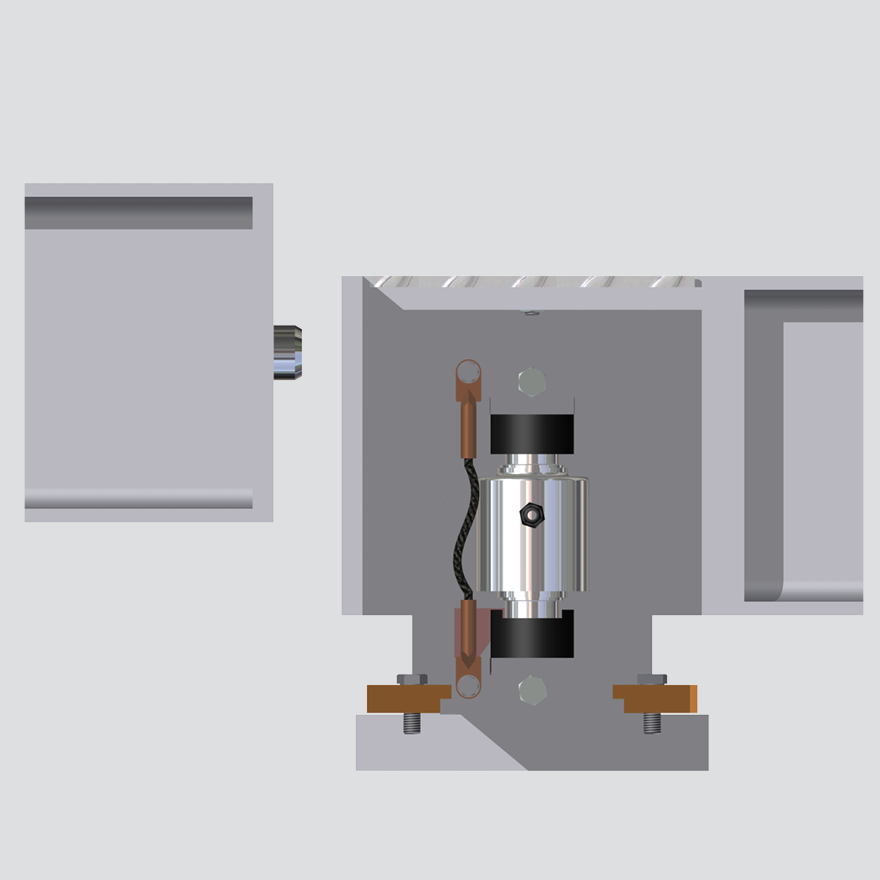

PRINCIPIUL DE CONECTARE INTRE MODULE
ACCES DE DEASUPRA PLATFORMEI
- tablă striată de 6mm grosime
- demontabile, fixate în șuruburi
PROTECTIE

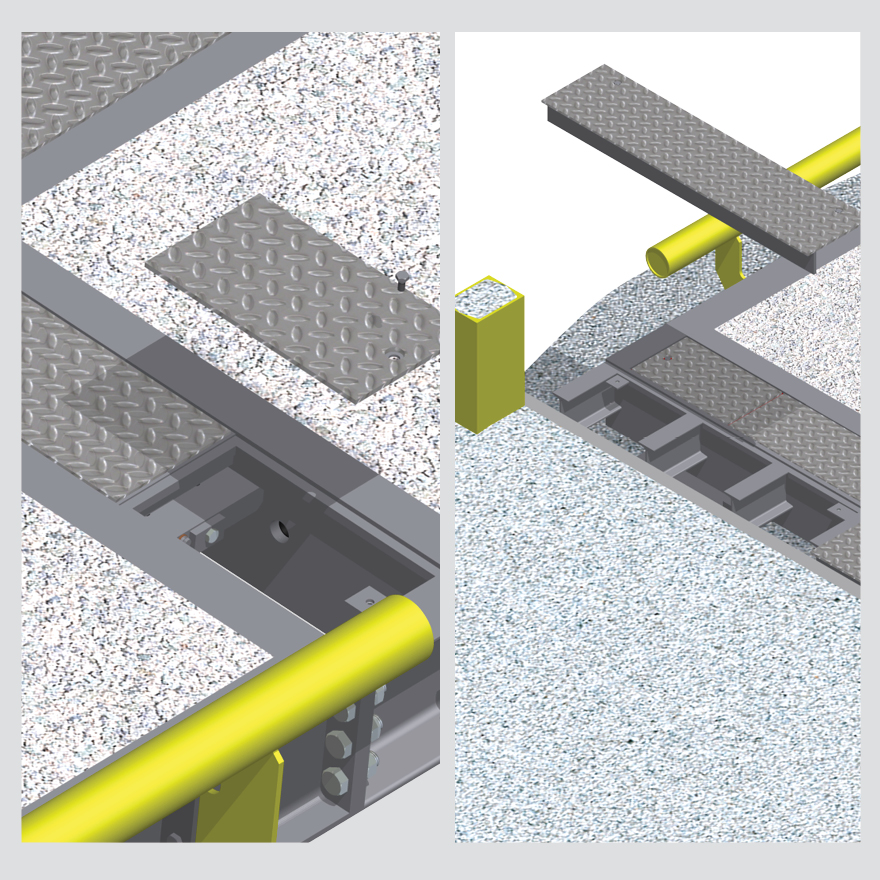

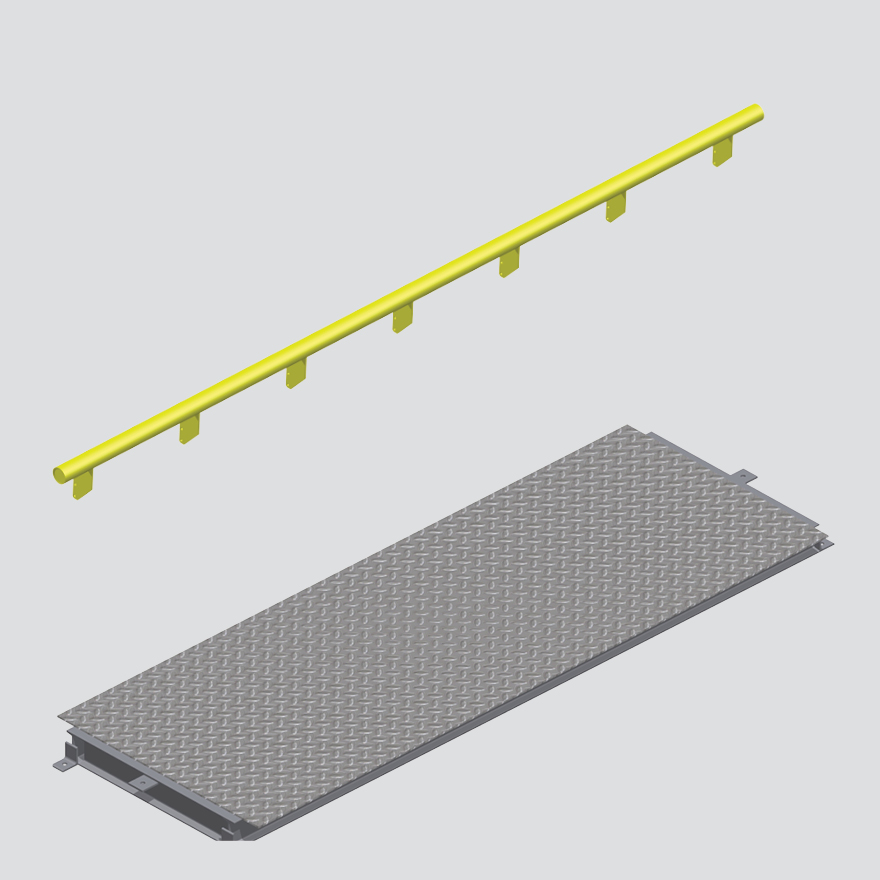

CAPACE CAROSABILE
Capace din tablă striată de 6mm grosime. Balustrade laterale ø102mm montate cu prezoane M16 cu fixare chimică.
galben
RAL 1023
gri
RAL 7004

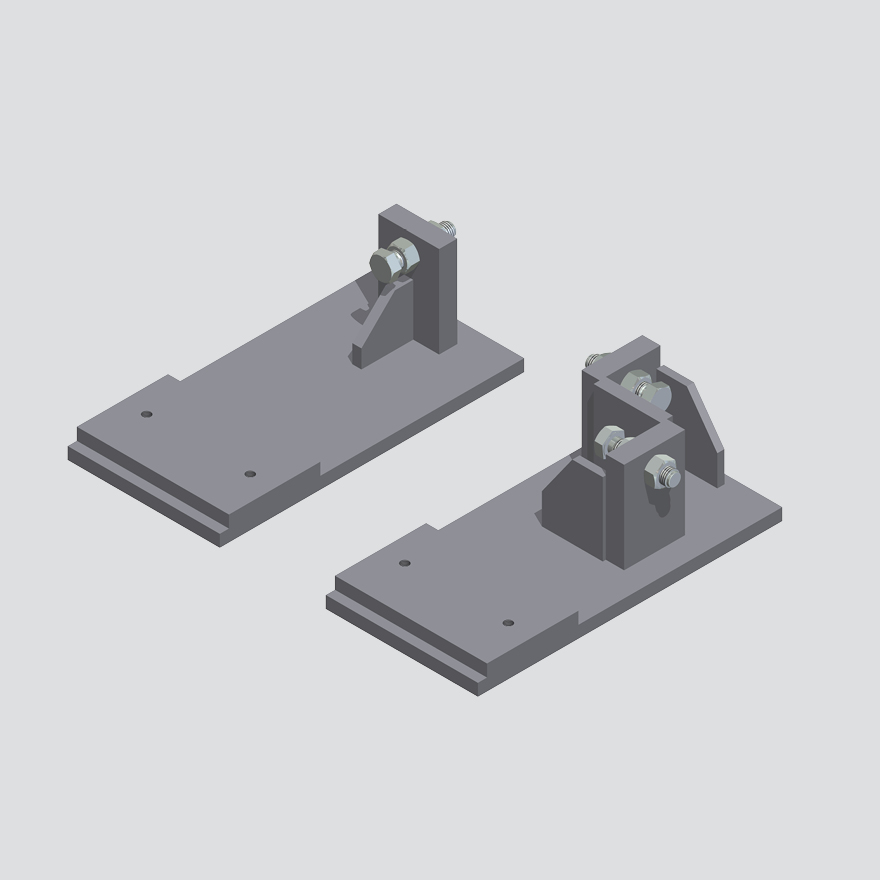

SISTEM DE LIMITARE
- doi pivoți la fiecare capăt al platformei pentru preluarea forțelor transversale
- doi pivoți centrali pentru preluarea forțelor longitudinale
PROTECTIE ANTICOROZIVA
- sablare cu grit cu instalație GRACO în cabină special amenajată
- vopsire cu instalație airless, se ajunge la grosime strat final minim 120 microni
- 2 straturi de grund cu grosime finală de minim 60 microni, anticoroziv pe bază de rășină epoxidică și poliaminoamidică, aditivi și solvenți organici
- 2 straturi de vopsea ACRILIN E, cu grosime finală de minim 60 microni

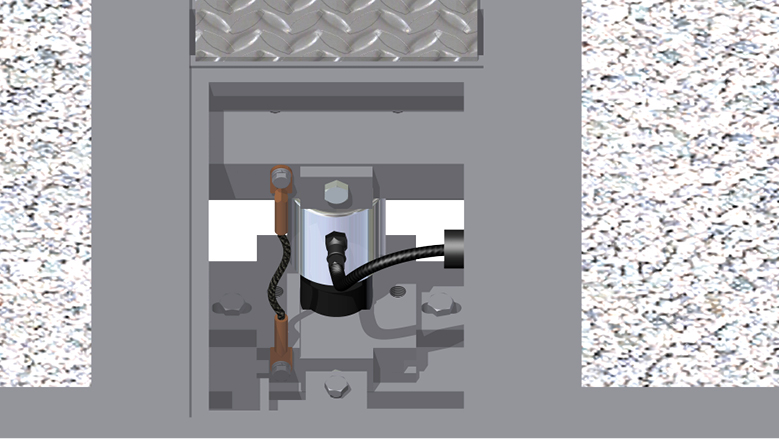

CABLURI, CELULE SI CUTIE DE CONEXIUNI
- Protecție împotriva lovirilor accidentale, strivirii, rozătoarelor, numeroaselor cicluri de îngheț-dezgheț.
- Protecție împotriva vandalismului și accesului neautorizat.
INSTALARE
ALEGERE LOC DE INSTALARE

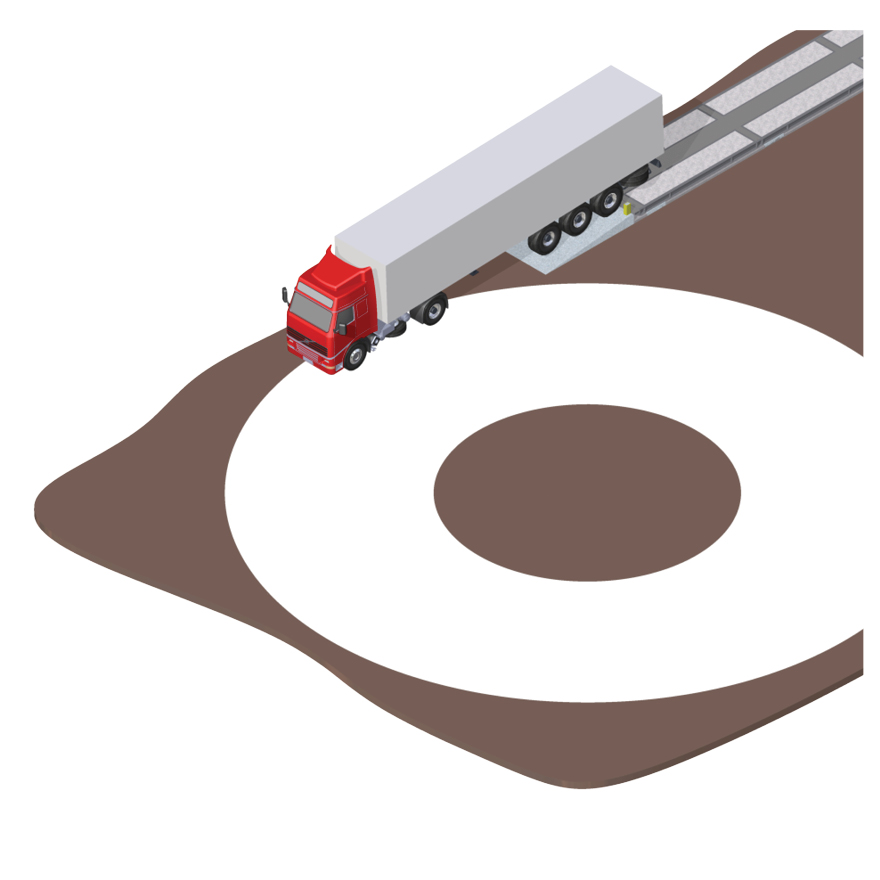

Toate autovehiculele sau ansamblurile de vehicule întorc într-o coroană circulară cu o rază exterioară de 12.5m și o rază interioară de 5.3m.
INSTALARE FIXĂ SAU RELOCABILĂ?
Este răspunsul la durata de timp în care cântarul rutier trebuie să funcționeze în locul de instalare ales: fixă înseamnă ani sau zeci de ani, relocabilă înseamnă luni sau zeci de luni.

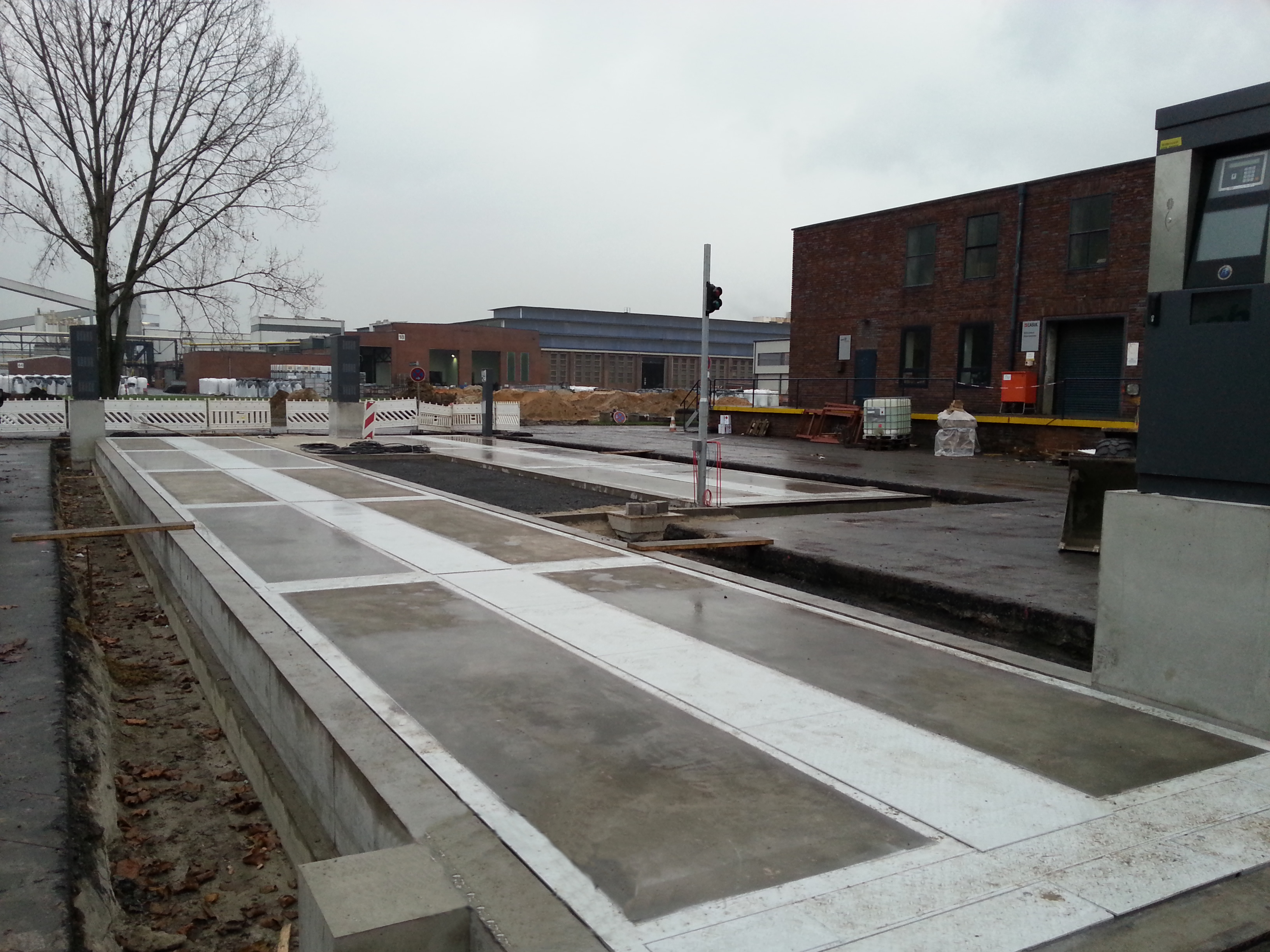

INSTALARE SUPRATERANĂ

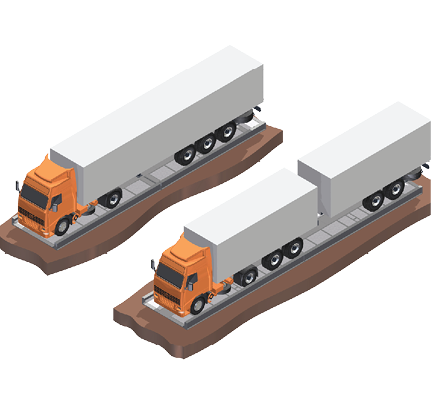

LUNGIME PLATFORMĂ
- 16m pentru vehicule articulate: distanța maximă între osiile extreme este de 13m
- 18m pentru trenuri rutiere: distanța maximă între osiile extreme este de 15.5m (diferența o reprezintă spațiul de manevră)
CAPACITATE MAXIMĂ
60t
pentru
CLC=70K

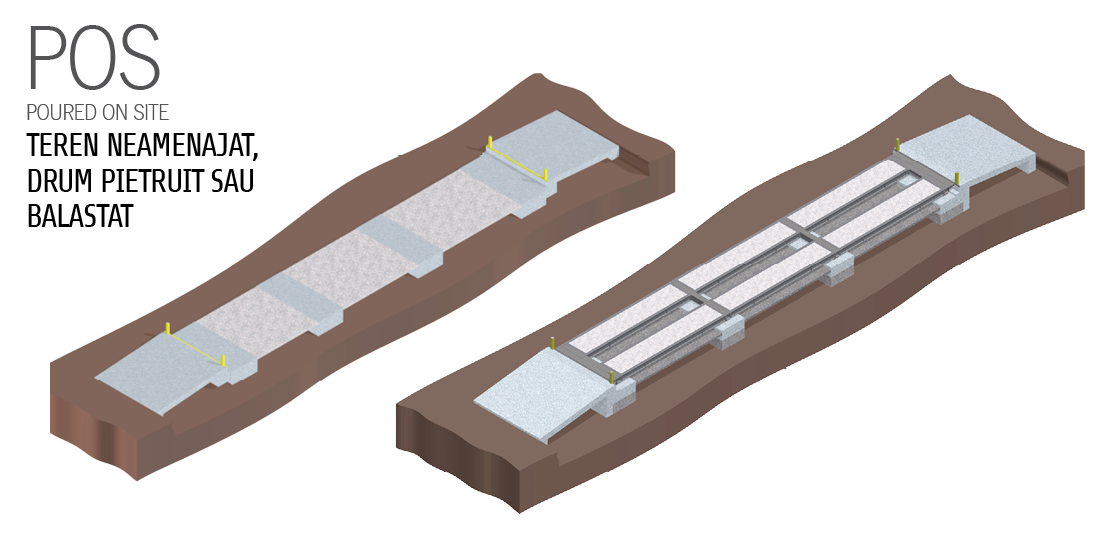

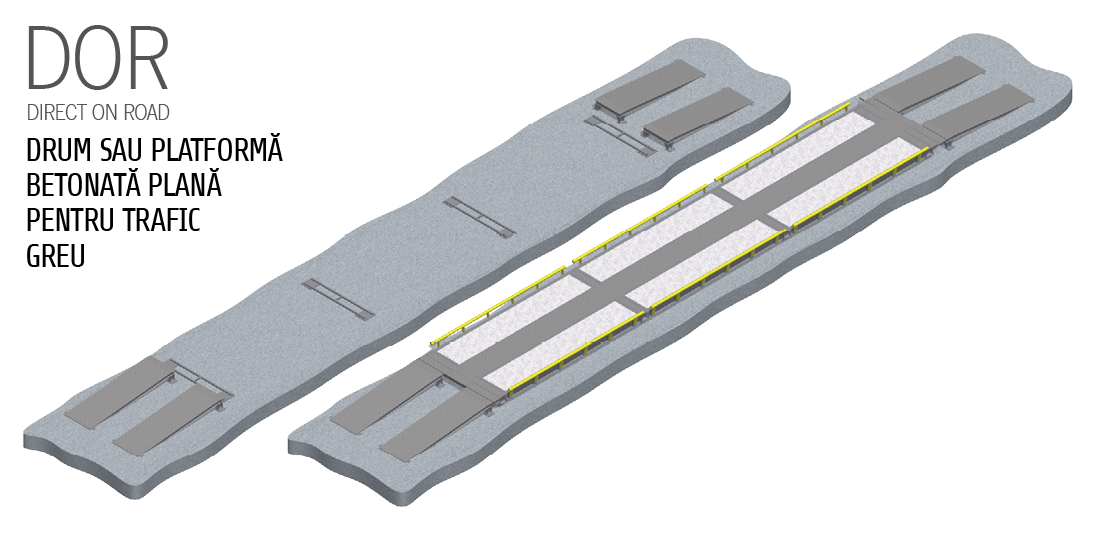

FUNDAȚIE
Fundațiile cântarelor rutiere FLINTAB sunt proiectate pentru orice teren de fundare sănătos, cu presiuni convenționale p≥250KPa. Opțional, proiectele pot fi avizate MLPAT-DCEP. O fundație corect proiectată și executată garantează performanța metrologică a cântarului rutier și integritatea structurii platformei de cântărire. Poate fi executată în regie proprie, cu o firmă locală de construcții sau contractată ca lucrare LA-CHEIE, în execuția FLINTAB.

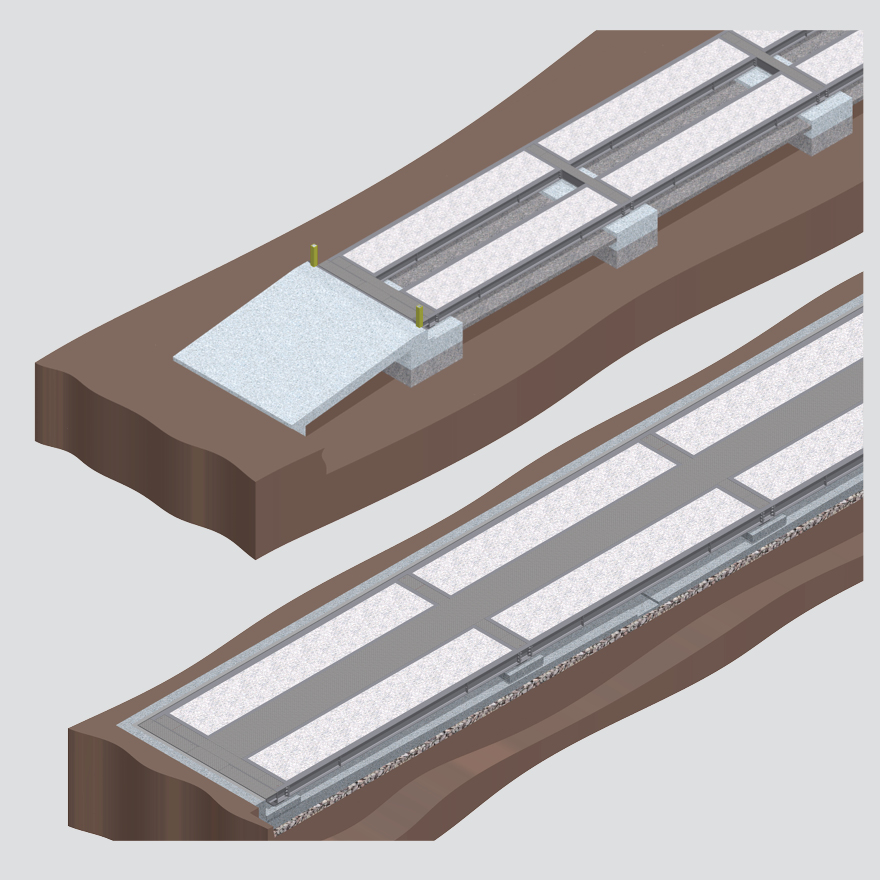

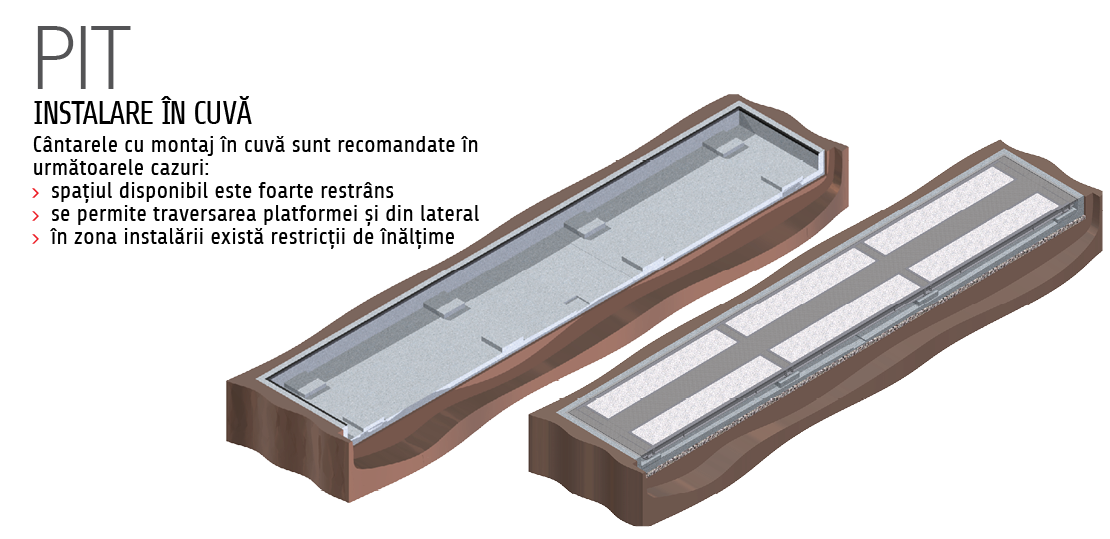

INSTALARE FIXA
Patru pile din beton armat monolit cu elemente metalice înglobate în cele opt puncte de sprijin.
Șapă turnată între pilele din beton. Rezemarea platformei de cântărire pe fundație se face prin kit-uri speciale de montaj ale celulelor de cântărire. Rampe din beton.
Placă din beton armat de grosime 10..20cm cu elemente metalice înglobate în cele opt puncte de sprijin. Rezemarea platformei de cântărire pe fundație se face prin kit-uri speciale de montaj ale celulelor de cântărire. Rampe din beton.

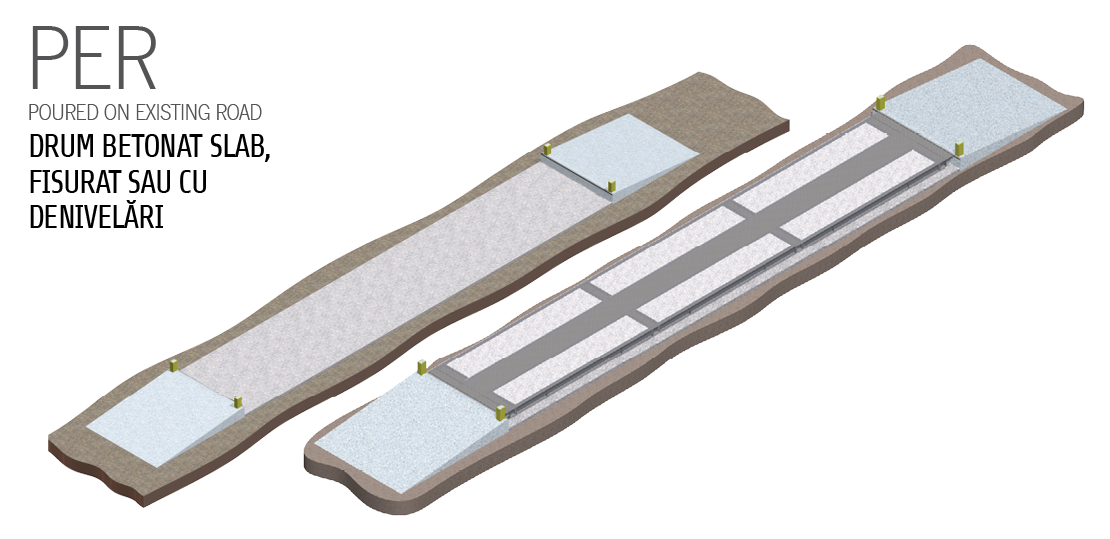

INSTALARE RELOCABILA
Grosimea plăcii din beton > 25cm. Abaterile de la planeitate < 5mm. Pe această suprafață se instalează – prin prezoane M16 cu fixare chimică – elementele de sprijin ale kit-urilor speciale de montaj ale celulelor de cântărire. Rampe din beton prefabricat.
FABRICATIE
FLINTAB deține propria fabrică cu două hale moderne de producție, cu fabricație atent executată și testată.
Fabrica FLINTAB, întinsă pe o suprafață de peste 14000mp, are două hale de producție însumând 2000mp și spații de depozitare exterioare și interioare de 8000mp, dotate cu 6 instalații de ridicat.
- utilaje moderne de tăiere termică a semifabricatelor
- aparate de debitare manuală și semiautomată cu oxigen și plasmă
- ghilotine hidraulice și abkant
- instalație de roluire și îndreptare
- mașină multifuncțională pentru debitare, ștanțare, decupare tablă și profile
- fierăstrău automat pentru tăiere profile
- instalații de polizare cu bandă
- mașină de tăiat și de îndoit oțel beton
- prelucrări metalice pe mașini unelte: mașini radiale de găurit, freze universale și strunguri cu comandă numerică
- echipamente de sudură cu electrod învelit și de sudură cu sârmă de tip sinergic bazate pe tehnologie invertor
- instalație de sablare și instalație de vopsire airless
